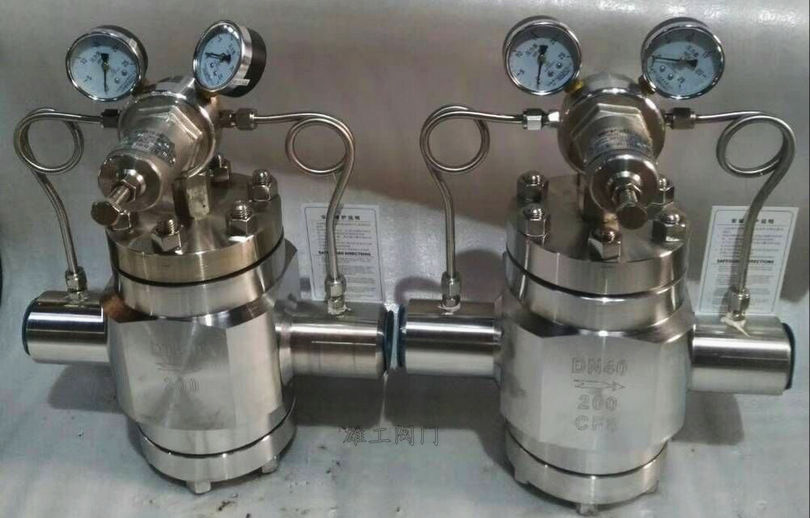

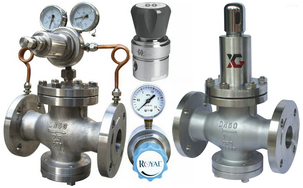

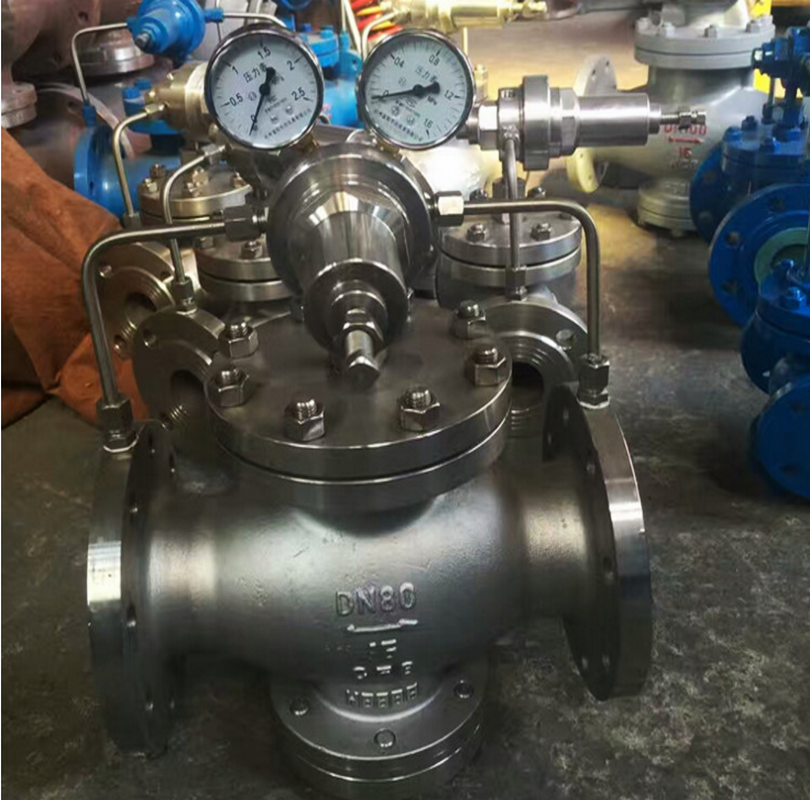

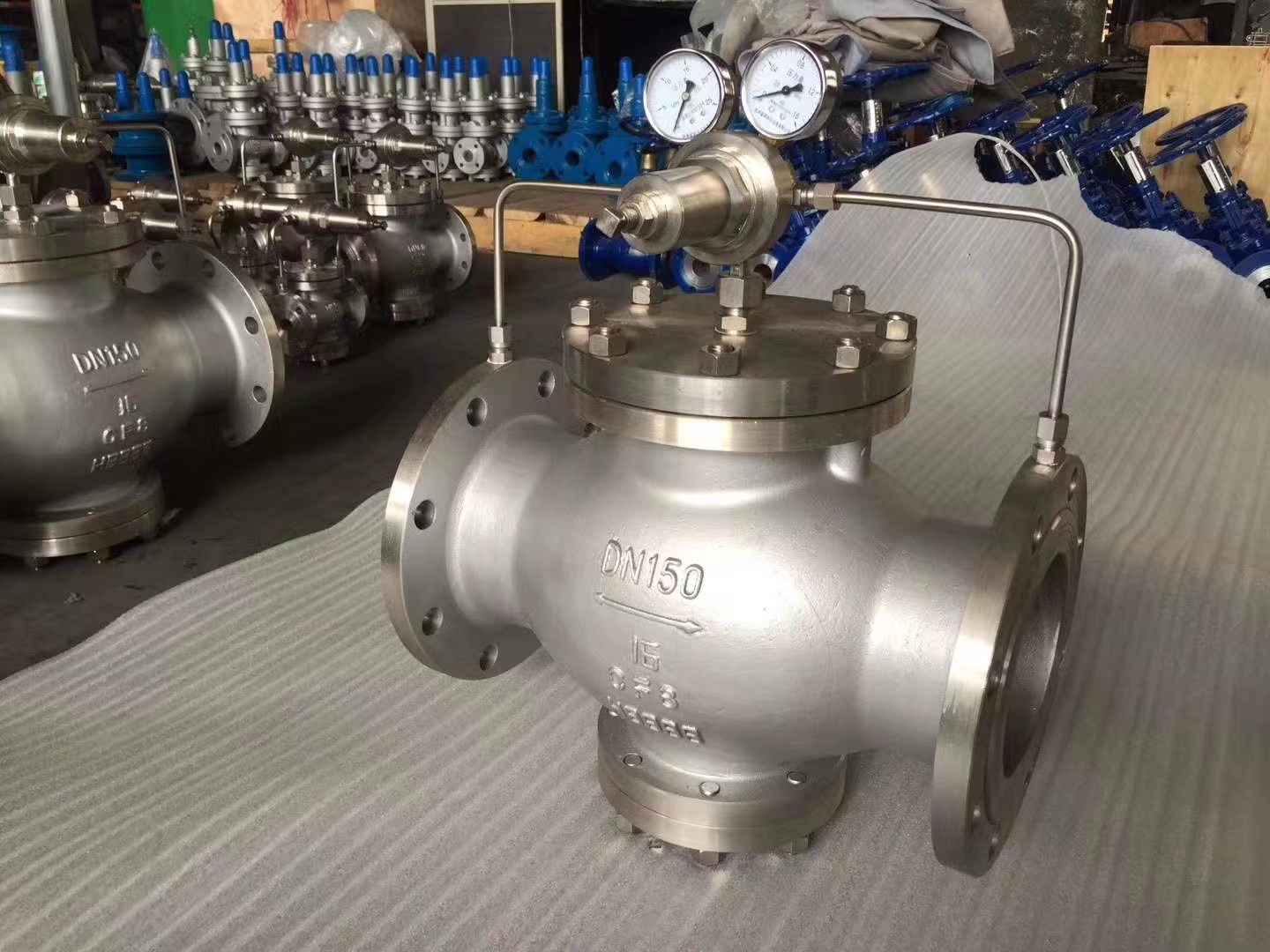

天然氣減壓閥,液化氣減壓閥通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。
本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
減壓閥產品作用
本產品主要用于氣體管路，如空氣、氮?dú)狻⒀鯕狻錃狻⒚簹狻⒁夯瘹狻⑻烊粴獾葰怏w。
天然氣減壓閥,液化氣減壓閥性能范圍
|
公稱壓力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼化試驗壓力（Mpa） |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封試驗壓力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
.高進口壓力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口壓力范圍（Mpa） |
1.0-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-35 |
0.5-45 |
|
壓力特性偏差（Mpa）△P2P |
GB12246-1989 |
|
流量特性偏差（Mpa）△P2G |
GB12246-1989 |
|
.小壓差（Mpa） |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
|
滲漏量 |
GB12245-1989 |
|
其他標準 |
其他非標定制 |
天然氣減壓閥,液化氣減壓閥流量系數(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
天然氣減壓閥,液化氣減壓閥主要零件材料
|
零件名稱 |
零件材料 |
|
閥體閥蓋底蓋 |
WCB/或不銹鋼 |
|
閥座閥盤 |
2Cr13/或不銹鋼 |
|
缸套 |
2Cr13/銅合金/或不銹鋼 |
|
活塞 |
合金鑄鐵/或不銹鋼 |
|
導閥座導閥桿 |
2Cr13/或不銹鋼 |
|
主閥彈簧 |
1Cr18Ni9Ti/或不銹鋼 |
|
導閥主彈簧 |
50CrVA/或不銹鋼 |
|
調節彈簧 |
60Si12Mn/或不銹鋼 |

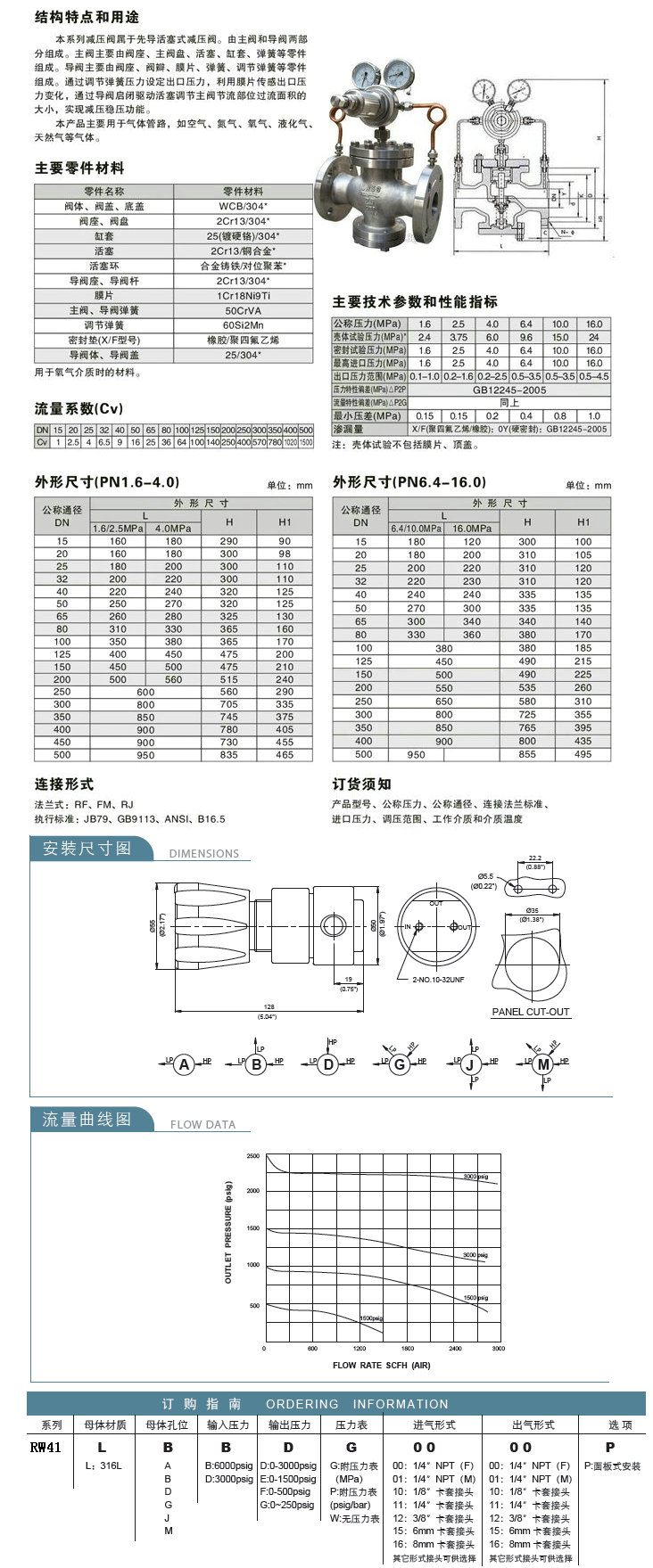

天然氣減壓閥,液化氣減壓閥尺寸結構圖:
天然氣減壓閥,液化氣減壓閥安裝、使用注意事項
1、本閥安裝前應仔細核對使用情況是否與標牌規定相符；
2、本閥安裝在水平管道上，閥體所示箭頭與介質流向應一致；
3、減壓閥前后應該有一段直管，閥前O.6×DN以上，閥后1O×DN以上。
4、安裝時應進行以下工作：(1)將閥門兩端封蓋取下；(2)檢查連接螺栓，無松動；(3)閥前管道必須沖洗干凈。
5、本閥在管路上只作減壓用，不作截止用，使用介質必須經過過濾器過濾；
6、使用時，將調節螺釘順時針?lè)较蚓徛D(zhuǎn)，使出口壓力升至所需壓力，調整后，將螺釘鎖緊。
天然氣減壓閥,液化氣減壓閥調壓方法
1、關閉減壓閥前的閘閥，開啟減壓閥后的閘閥，制造下游低壓環境：
2、將調節螺釘按逆時針旋轉至.上位置(相對.低出口壓力)，然后關閉減壓閥后閘閥；
3、慢慢開啟減壓閥前的閘閥至全開；
4、順時針緩慢旋轉調節螺釘，將出口壓力調至所需要的壓力(以閥后表壓為準)；調整好 后,將鎖緊螺母鎖緊,打開減壓閥后閘閥
5、如在調整時出口壓力高于設定壓力，須從第一步開始重新調整，即只能從低壓向高壓調：
可能發生的故障及消除方法
|
故障內容 |
發生故障的原因 |
消除方法 |
|
不通氣 |
通道被阻塞 |
清除通道污物 |
|
氣直通 |
1、活塞卡住
2、主、導閥閥桿在導向孔內卡住
3、主、導閥密封面有污物卡住
4、膜片損壞
5、旁通閥是否關閉 |
1、消除缸套和活塞污物
2、將主、導閥桿用細砂紙砂小外徑
3、清除主、導閥密封上的污物
4、更換新膜片
5、關閉旁通閥 |
|
壓力調不高 |
1、缸套與活塞間隙過大
2、調節彈簧疲勞或損壞 |
1、更換缸套或活塞
2、更換彈簧 |
|
閥后壓力不穩定 |
1、出口流量波動過大
2、輸入與消耗量相差過大 |
1、穩定閥后流量
2、重新選用閥的通徑 |
