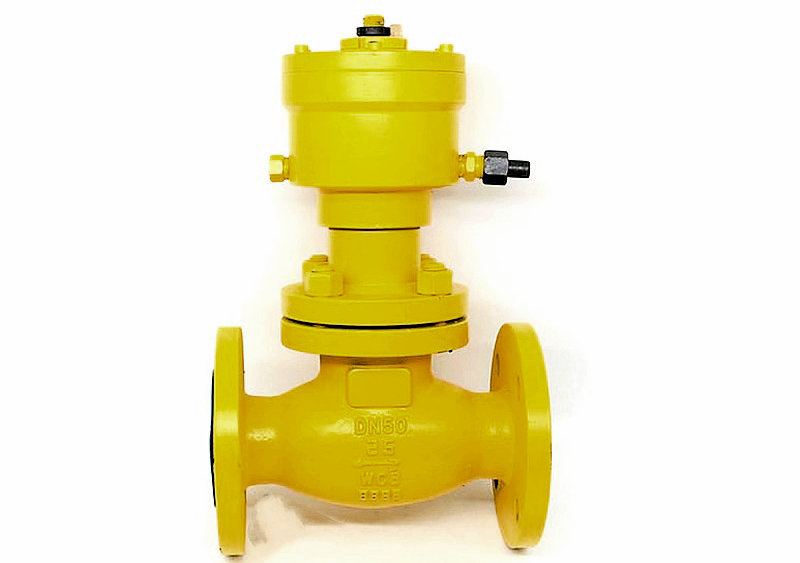

緊急切斷閥,燃氣緊急切斷閥這是一種安全保護閥。適用于燃氣管道上使用, 以便在管道發生泄漏時，氣源泄壓或高溫使易熔塞合金熔化，閥門自動關閉止漏，起安全保護作用。
緊急切斷閥,燃氣緊急切斷閥特點：
1、適用于燃氣管道上，起安全保護作用。交貨狀態時，閥門常閉。工作時氣源作用于氣缸，閥]打開。
2、采用止回閥原理，只能單向切斷，安裝時介質流向必須與閥體標識一致。
3、當管道發生泄漏，通過氣源卸壓，實現遠距離控制閥門關閉。發生火災時，高溫使易熔塞熔化，閥門自動關閉。
4、操作簡便，閥門閉止快速。
緊急切斷閥,燃氣緊急切斷閥主要設計參數
設計、制造：GBJ16008-90
法蘭連接：JB/T79-94、GB9113-2000
結構長度：GB12221-89
公稱通徑：DN25~DN250mm
公稱壓力：PN2.5、4.0MP。

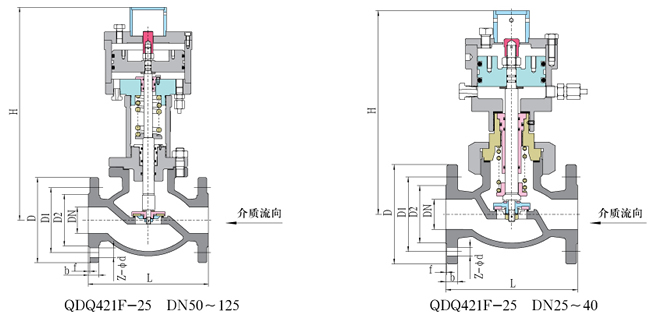

緊急切斷閥,燃氣緊急切斷閥尺寸結構圖；
緊急切斷閥,燃氣緊急切斷閥技術參數：
|
公稱壓力Mpa |
2.5 |
4.0 |
|
殼體試驗壓力Mpa |
3.75 |
6.0 |
|
密封試驗壓力Mpa |
2.75 |
4.4 |
|
適用溫度 |
-40℃- +50℃ |
|
適用介質 |
液化石油氣、天然氣、液氮等 |
|
法蘭標準 |
GB/T9113-2000 |
|
制造標準 |
JB/T9094—1999 |
|
緊急切斷時間 |
≤10-30秒 |
|
易融塞熔融溫度 |
75±5℃ |
|
氣缸適用介質 |
壓縮空氣、氮氣 |
|
氣源壓力Mpa |
0.3-0.6 |
主要零部件材料
|
閥體 |
閥桿 |
閥瓣 |
彈簧 |
密封墊 |
油缸 |
密封圈 |
|
WCB |
20Cr13 |
ZG20Cr13 |
50CrVA ,1Cr18Ni9 |
PTFE |
20# |
NBR |
緊急切斷閥公稱壓力PN2.5MPa外形尺寸和連接尺寸
|
DN |
L |
D |
Dl |
D2 |
D3凸 |
D4凹 |
b |
f |
Z-φd |
H |
|
25 |
160 |
115 |
85 |
65 |
57 |
58 |
16 |
4 |
4-φ14 |
226 |
|
32 |
180 |
140 |
100 |
76 |
65 |
66 |
18 |
4 |
4-φ18 |
278 |
|
40 |
200 |
150 |
110 |
84 |
75 |
76 |
18 |
4 |
4-φ18 |
369 |
站用緊急切斷閥公稱壓力PN2.5MPa外形尺寸和連接尺寸
|
DN |
L |
D |
Dl |
D2 |
D3凸 |
D4凹 |
b |
f |
Z-φd |
H |
|
50 |
230 |
165 |
125 |
99 |
87 |
88 |
20 |
4 |
4-φ18 |
421 |
|
80 |
310 |
200 |
160 |
132 |
120 |
121 |
24 |
4 |
8-φ18 |
523 |
|
100 |
350 |
235 |
190 |
156 |
149 |
150 |
24 |
4.5 |
8-φ22 |
548 |
|
125 |
400 |
270 |
220 |
184 |
175 |
176 |
26 |
4.5 |
8-φ26 |
468 |
燃氣緊急切斷閥公稱壓力PN2.5MPa外形尺寸和連接尺寸
|
DN |
L |
D |
Dl |
D2 |
D3凸 |
D4凹 |
b |
f |
Z-φd |
H1 |
H2 |
|
150 |
444 |
300 |
250 |
211 |
203 |
204 |
28 |
4.5 |
8-φ26 |
730 |
353 |
|
200 |
533 |
360 |
310 |
274 |
259 |
260 |
30 |
4.5 |
12-φ26 |
850 |
410 |
|
250 |
622 |
425 |
370 |
330 |
312 |
313 |
32 |
4.5 |
12-φ30 |
899 |
441 |
