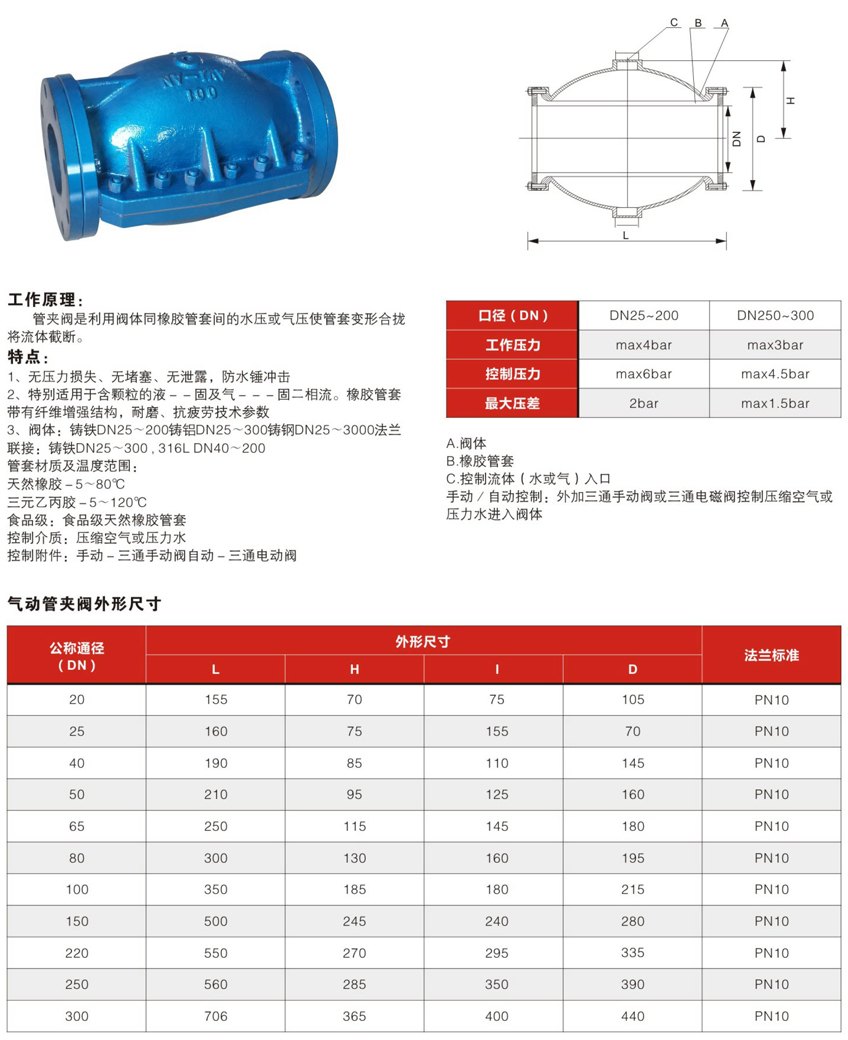

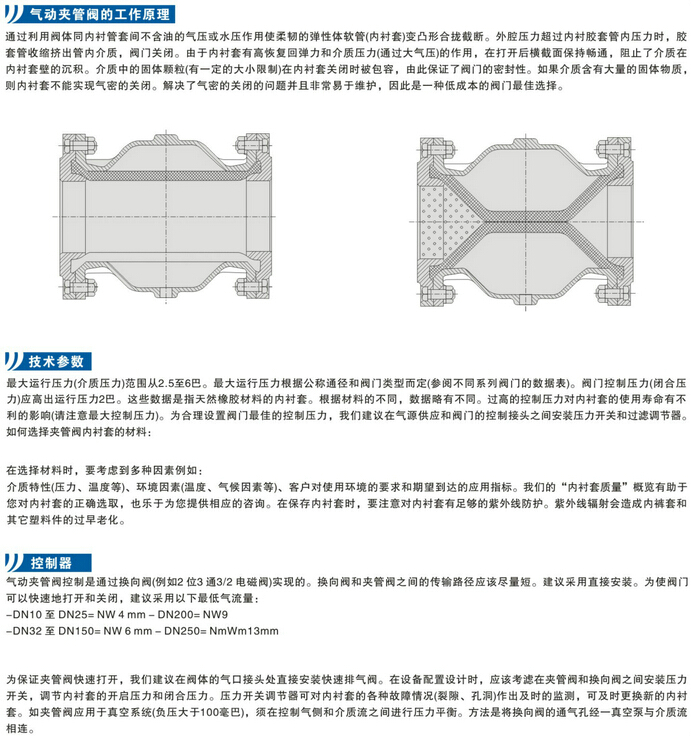

氣動管夾閥,氣動氣囊閥工作原理:

    在控制介質未輸入時，膠套和閥體之間的空腔與大氣連通，膠套受流體壓力處于向外張緊狀態。由于管套內有一定角度排列的增強簾布層，使管套軸向和徑向壓力相互平衡，所以管套的長度與直徑不會因流體壓力而變化。當控制介質進入管套與閥體之間的空腔時，管套在介質壓力下變形截流。

●  氣動管夾閥,氣動氣囊閥的功能:

    當壓縮空氣或液體（用.低為2 bar的壓差）進入到氣動夾管閥閥體時，有很高回彈力的內襯套被壓縮。閥體的結構確保了內襯套的唇形自由閉合。由此確保了介質流的絕對可靠地關斷，同時也.內襯套的使用壽命。在這種情況下，氣動式夾管閥被關閉，從而使得介質流可以百分地被關斷。工作壓力根據公稱通徑而定，范圍為2-6 bar。當壓縮空氣或液體中斷時，特制的內襯套由于回彈力或恢復力的作用和介質壓力的作用而使閥門完全打開。
 ●  氣動管夾閥,氣動氣囊閥的優點:

     氣動夾管閥介質流通暢、摩擦阻力極小、無泄漏、不發生阻塞以及自身重量輕是氣動式夾管閥.為重要。所有的法蘭式夾管閥的外殼均呈扁平的橢圓形，因此保證了低的壓縮空氣消耗，這不僅意味著可以節省能源，而且同時也確保了氣動式夾管閥預定的唇形彎折方向。預定的唇形彎折方向不僅可以關斷介質流，而且，即便有較大的固體顆粒也可被內襯套包覆，并使其完全關斷。

GJ6K41X氣動管夾閥性能：

可為常開型、常閉型，又名氣動夾管閥，氣動膠管閥由上下鑄鐵、鋁合金、不銹鋼閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉，反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作，另因橡膠管套或承力小，所以在開閉時，操作人員旋轉輪時只要感到適量抵觸，均達到開閉。切勿盡力多人補助，禁用其他工具開閉。

氣動管夾閥,GJ6K41X-6L氣動管夾閥性能規范

適用溫度	適用介質
≤85℃	礦漿、磨料、干濕型粉塵類

氣動管夾閥,GJ6K41X-6L氣動管夾閥主要零件材料

名稱	材料
閥體	鋁合金、鑄鐵、鑄鋼
套管	橡膠
閥桿	鑄銅、碳鋼
壓桿	鑄鐵
氣缸	組合件
托架	球墨鑄鐵

氣動管夾閥,GJ6K41X-6L氣動管夾閥主要外形尺寸

公稱通徑 （DN）	公稱壓力 （MPa）	工作壓力 （MPa）	L	L1	L0	D	D1	D0	H	Z-Φ	重量 (kg)
25	0.6	0.6	160	124	31	115	85	120	150	4-14	3
32			165	145	40	*140	100	140	174	4-18	4.5
40			190	157	50	*150	110	140	186	4-18	5.5
50			210	160	60	160	125	160	205	4-18	7.5
65			250	199	74	180	145	160	238	4-18	9.0
80			300	222	88	195	160	200	241	4-18	13.5
100			350	250	106	215	180	240	301	8-18	20
125			430	318	134	245	210	280	360	8-18	27.5
150			500	350	158	280	240	320	405	8-23	43
200	0.4	0.4	650	446	206	335	295	560	545	8-23	85
250			800	516	256	*395	350	560	632	12-23	138
300			950	562	304	*445	400	620	741	12-23	195

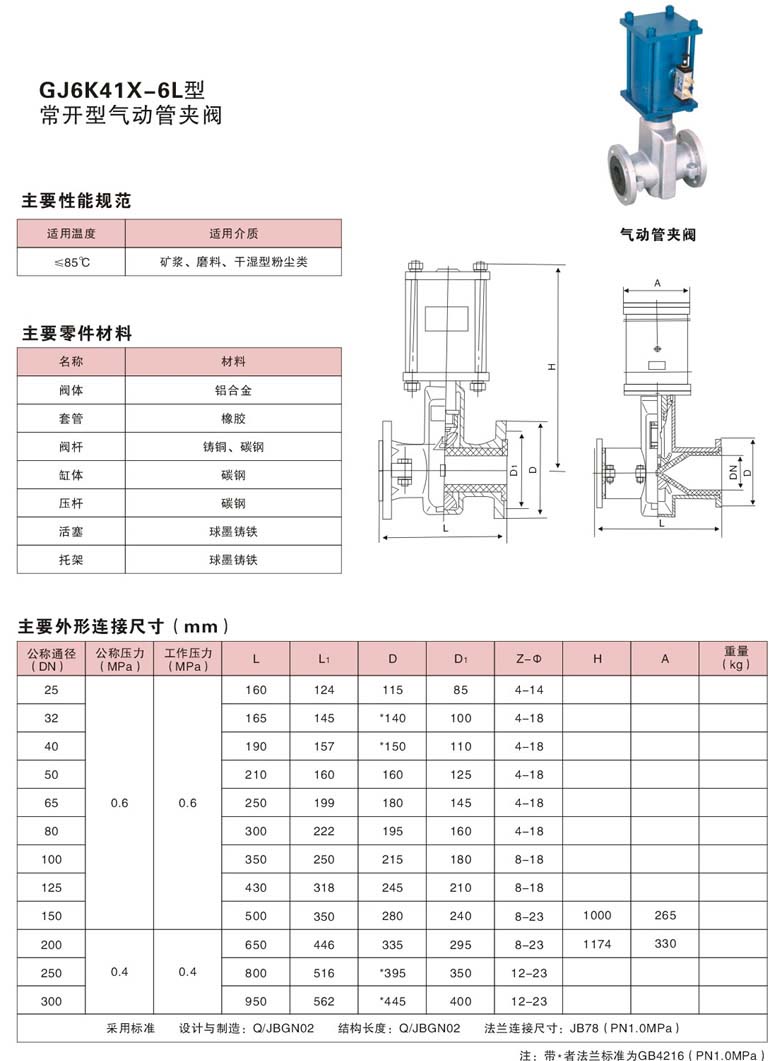

氣動管夾閥,GJ6K41X-6L氣動管夾閥尺寸結構圖:

 氣動管夾閥（GJ841X-II-6L)
