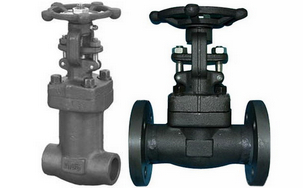

鍛鋼波紋管閘閥產品介紹：

其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。

2.閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命長；
3.雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏，符合密封標準；
4.閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油；
5.人體工程學設計手輪，使用壽命，操作輕松便捷，更安全可靠；
鍛鋼波紋管閘閥應用：石油、化工、制藥、化肥、電力等行業。

鍛鋼波紋管閘閥應用規范
1、設計制造：BS5352；MSS-SP-177
2、連接端尺寸：
(1)、承插口尺寸按ANSIB16.11;JB/T1751
(2)、螺紋端尺寸按ANSIB1.20.1;JB/T7306
(3)、對焊端尺寸按ANSIB16.25;JB/T12224
(4)、法蘭端尺寸按ANSIB16.5;JB79
3、閥門檢查實驗：AP1598;GB/T13927;JB/T9092
4、結構特征：螺栓鏈接閥蓋（B.B）和明桿支架（OS&Y）或焊接閥蓋（W.B）和明桿支架（OS&Y）
5、材料按ANSI/ASTM的規定
6、材料：主體材料A105;304(L);316(L)F347;F321
7、波紋管材料：304、321、316、Inconel625、HastelloyC276、Monel等

 鍛鋼波紋管閘閥主要零件材料

序號	零件名稱	A105/F6a	A105/F6aHFS	A105/F6aHF	F304(L)/304(L)	F316(L)/316(L)
1	閥體	A105	A105	A105	F304	F316(L)
2	閥座	410	410HF	410HF	304(L)	316(L)
3	閥板	F6a	F6a	F6HF	F304(L)	F316(L)
4	閥桿	410	410	410	304(L)	F316(L)
5	墊片	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨
6	閥蓋	A105	A105	A105	F304(L)	F316(L)
7	螺栓	B7	B7	B7	B8	B8
8	銷	410	410	410	304	304
9	填料壓蓋	410	410	410	304	316
10	活節螺栓	b7	b7	b7	B8(M)	B8(M)
11	填料壓板	A105	A105	A105	F304	F304
12	六角螺母	2H	2H	2H	8(M)	8(M)
13	閥桿螺母	410	410	410	410	410
14	鎖緊螺母	2H	2H	2H	2H	2H
15	銘牌	AL	AL	AL	AL	AL
16	手輪	A197	A197	A197	A197	A197
17	潤滑墊片	410	410	410	410	410
18	填料	石墨	石墨	石墨	石墨	石墨
20	墊片	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨
28	波紋管	F321	F321	F321	F316L	F316L

 PN1.6、PN.0、PN10.0
PN2.5、PN6.4、PN14.0、(Mpa) 螺栓連接閥蓋，縮經，明桿支架（OP&Y）
承插或螺紋，按JB/T1751-95(SW);GB/T7306-881(RC);
設計按GB/T12224-89;GB/T12228-89;JB/T450-92

鍛鋼波紋管閘閥主要連接尺寸

規格DN				D		A	T(in)				B（開）	C	重量（Kg）
公制		英制（in）					RC牙形角60°		RC牙形角55
縮徑	全徑	縮徑	全徑	縮徑	全徑		縮徑	全徑	縮徑	全徑			縮徑	全徑
1/4	/	6	/	14.2	/	79	1/4	/	1/4	/	209	100	3.4	/
3/8	1/4	10	6	17.6	14.2	79	3/8	1.4	3/8	1/4	209	100	3.2	3.6
1/2	3/8	15	10	21.8	17.6	79	1/2	3/8	1/2	3/8	209	100	3.0	3.4
3/4	1/2	20	15	27.1	21.8	92	3/4	1/2	3/4	1/2	209	100	3.5	3.2
1	3/4	25	20	33.8	27.1	111	1	3/4	1	3/4	232	125	6.0	3.7
11/4	1	32	25	42.6	33.8	120	11/4	1	11/4	1	266	160	8.7	6.4
11/2	11/4	40	32	48.7	42.6	140	11/2	11/4	11/2	11/4	300	180	10.5	9.0
2	11/2	50	40	61.1	48.7	152	2	11/2	2	11/2	321	180	17.8	11.4
/	2	/	50	/	61.1	178	/	2	/	2	338	240	/	18.2

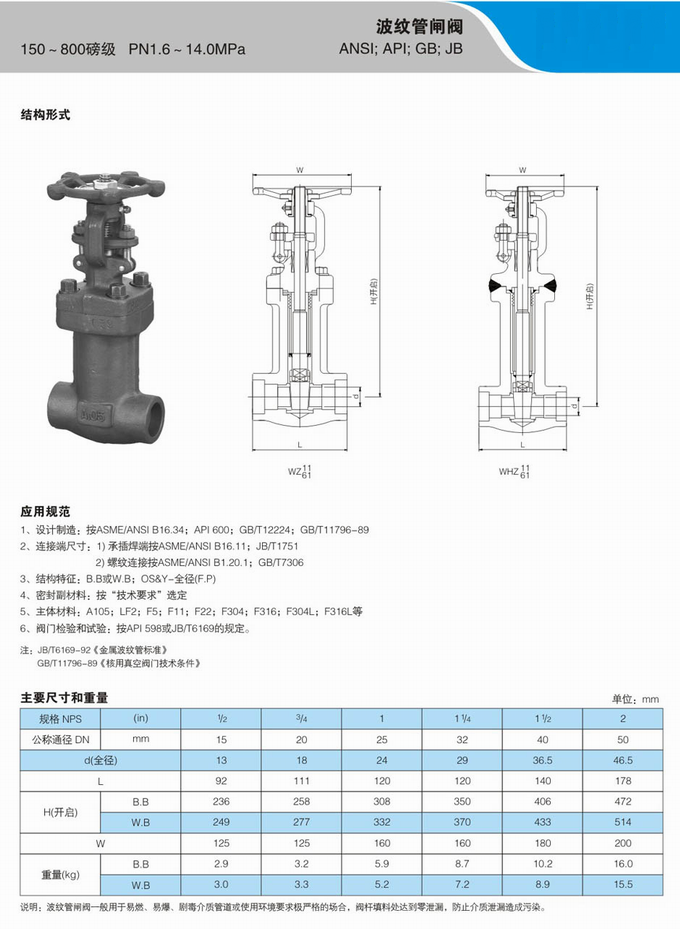

 鍛鋼波紋管閘閥相關尺寸結構圖：
