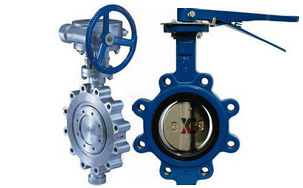

凸耳式蝶閥,支耳式蝶閥簡述：
蝶閥尺寸小，重量輕，可在各種介質管道中作為截斷、調節流量的設備。通過選用不同材質的閥板和密封座，以及板、軸通過無銷連接可用于惡劣的工況，如脫硫、真空、海水淡化系統等。凸耳對夾式蝶閥可實現閥門的下游管線及設備在線修復，并且該閥可實現閥門的下游管線及設備在線修復，并且該閥可安裝在管端作為排氣閥使用。
凸耳式蝶閥,支耳式蝶閥采用標準：
設計制造:API609、MSS SP-67、MSS SP-68
檢驗和試驗：API598
法蘭連接：ASME B16.5(NPS≤24)、ASME B16.47 B系列
對焊端：ASME B16.25
結構長度：API609
溫壓等級：ASME B16.34
特點及用途：
凸耳式蝶閥,支耳式蝶閥系列產品，大量使用在冶金、輕工、電力、石油化工、煤氣水道等領域。
凸耳式蝶閥,支耳式蝶閥的密封原理：
三偏心蝶閥具有雙向無氣泡緊密壯關閉性能。這種幾何形狀保證閥瓣密封只是在關閉位置時才與閥體閥座接觸，因此不會產生摩擦或磨損，并且產生一種扭矩使得彈性密封具有足夠的“焊接”性能，確保密封接觸的均勻一致。
三重偏心幾何形狀：
偏心1 閥軸位于閥座軸后面，使得密封能夠完全緊密環繞接觸整個閥座。
偏心2 閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。
偏心3 閥座錐體軸偏離閥軸中心線，這樣就可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。
使用壽命更長的無摩擦密封：
(1)作為標準配置，閥座采用Cr13合金或鎢鉻鈷合金硬面。
(2)密封墊采用螺旋盤繞不銹鋼/石墨，用于實現零泄漏。
(
3)關閉期間的扭矩產生閥座力，并均勻一致的作用在整個圓周周圍。彈性密封彎曲并充滿活力，保持了閥座的形狀。壓縮力沿著周長均勻作用，使得閥門能夠實現雙向緊密關閉密封的彈性使得閥門閥體和閥瓣能夠接觸或擴張，避免了由于溫度波動而產生堵塞的危險。這種裝置是能夠自行調整對準。
| 主要性能參數：
|
|
公稱壓力 |
PN 1.0/1.6Mpa（150/200PSI） | |
適用溫度 |
≤120℃ | |
適用介質 |
水、空氣、食品、油品 | |
主要零部件 |
閥體、閥瓣、閥座、轉軸 | |
主要材料 |
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
|

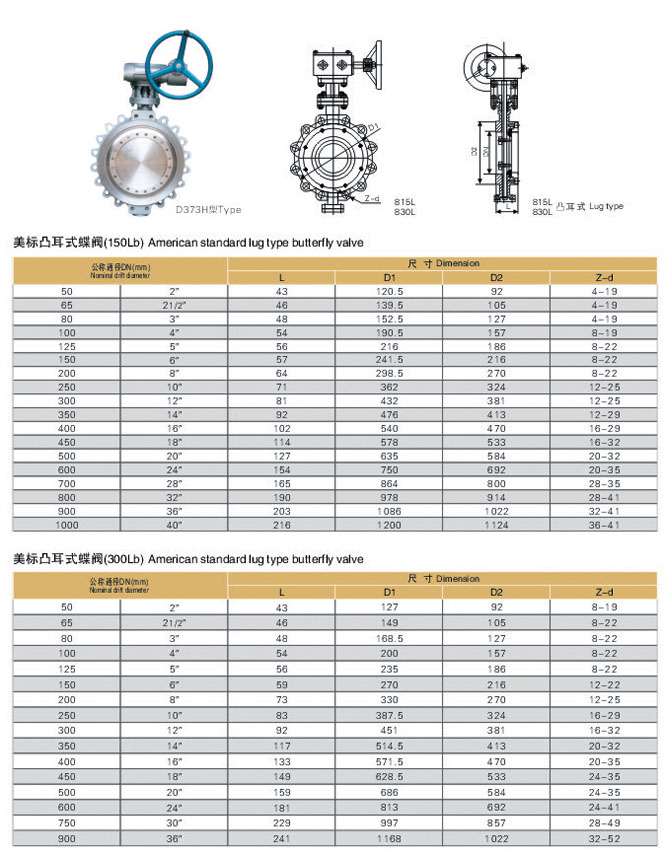

凸耳式蝶閥,支耳式蝶閥結構圖:
