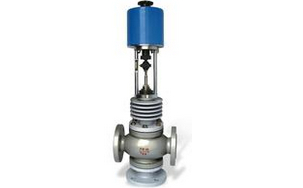

電動三通調節閥_電動(合流,分流)三通調節閥是由361OL系列電子式電動執行機構與三通閥調節機構組成，電動執行機構內有伺服系統，無須另配伺服放大器，有輸入訊號及電源即可控制運轉，連線簡單.調節機構有合流和分流兩種作用方式，在某些場合可以替兩個二通閥和一個三通接管而得到廣泛應用，常用與熱交換器的兩相調節及簡單的配比調節。

 ZAZQ,ZAZX電動三通調節閥_電動(合流,分流)三通調節閥主要技術參數

調節機構主要技術參數
公稱通徑DN(mm)	合流	25	32	40		50	65	80		100	125		150	200		250	300
	分流							80		100	125		150	200		250	300
閥座直徑(mm)		26	32	40		50	66	80		100	125		150	200		250	300
額定流量系數Kv	合流	8.5	13	21		34	53	85		135	210		340	535		800	1260
	分流							85		135	210		340	535		800	1260
公稱壓力PN（MPa)		4.0 6.4
行程MM		16 25 40  60 100
配用執行機構型號		361LSA-20		361LSB-30			361LSB-50				361LSC-65					361LSC-99
		361LXA-20		361LXB-30			361LXB-50
流量特性		直線
可調比		30：1
法蘭尺寸、型式		按JB/T79.2-94凹式
閥體材質		ZG270-500；ZG1Cr18Ni9Ti

3610型直行程電子式執行機構主要技術參數
型號	額定輸出力N	速度mm/s	電源：AC220V +10% -15% 驅動電機：AC可逆電機 控制信號：DC4-20MA           DC1-5V  （信號線用屏蔽線） 上蓋防護等級：相當IP55  隔爆標志：Exd II BT4
361LSA-08	800	4.2
361LXA-08
361LSA-20	2000	2.1
361LXA-20
361LSA-30	3000	3.5
361LXA-30
361LSA-50	5000	1.7
361LXA-50
361RSC-60	6500	3.4
361RSC-99	10000	2.0

電動三通調節閥_電動(合流,分流)三通調節閥主要零部件

許用介質壓力和工作溫度的關系
材料牌號	公稱壓力MPA	介質工作溫度℃
		<120	<200	<250	<300	<350	<400	<425	<450
		工作壓力MPA
ZG270-500	4.0		4.0	3.7	3.3	3.0	2.8	2.3	1.8
	6.4		6.4	5.9	5.2	4.7	4.1	3.7	2.9
ZG1Cr18Ni9Ti	4.0					4.0	3.0	2.7	2.4
	6.4					6.4	4.4	4.2	4.0

電動三通調節閥_電動(合流,分流)三通調節閥性能參數

性能指標
項目			指標值
基本誤差%			±5.0
回差%			3.0
死區%			3.0
始 終 點 偏 差 %	電開	始點	±2.5
		終點
	電關	始點
		終點
額定行程偏差%			±2.5
泄漏量1/h			1*10-3*閥的額定容量

允許差壓
公稱通徑(mm)	25	32	40	50	65	80	100	125	150	200	250	300
允許差壓（MPa)	3.20	2.20	2.20	1.41	1.38	0.94	0.61	0.51	0.36	0.20	0.19	0.13

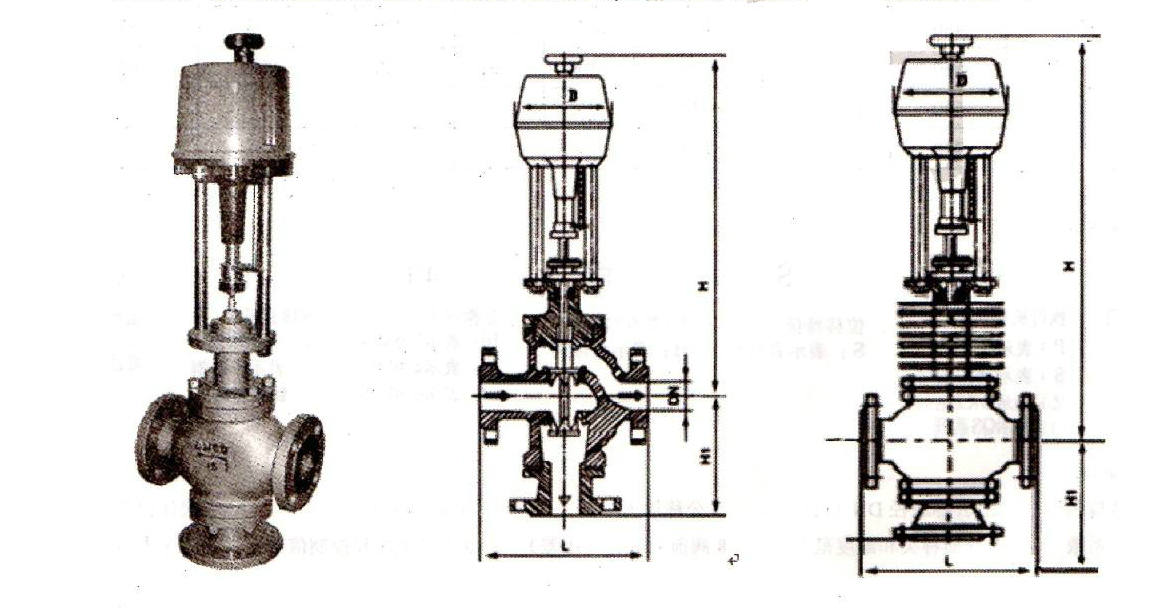

電動三通調節閥_電動(合流,分流)三通調節閥外形尺寸

公稱通徑	L		行程	D	H1		H
							常溫	中溫
	PN（MPa)				PN（MPa)
	4	6.4			4	6.4
25	190	200	16	225	150	160	555	707
32	210	210			160	170	561	709
40	230	235	25		170	180	660	812
50	255	265			190	200	675	827
65	285	295	40	255	220	220	863	1027
80	310	320			230	240	868	1032
100	355	370			250	260	872	1036
125	425	440	60	255	300	300	905	1120
150	460	475			320	320	920	1135
200	560	570			380	380	950	1165
250	660	670	100	415	475	475	1203	1485
300	740	770			585	585	1265	1557

訂貨須知

訂貨時請用戶提供以下資料：
·調節閥名稱、型號、用途
·公稱通徑(mm)、公稱壓力(MPa)、工作溫度及范圍
·閥前壓力，閥后壓力
·介質名稱及狀態，介質流量
·閥蓋型式
·供電電壓(220V或380V，默認為220V)
·輸入信號：4-20mA，還是1-5V(默認4-20mA)
·閥體、閥內件材質要求
