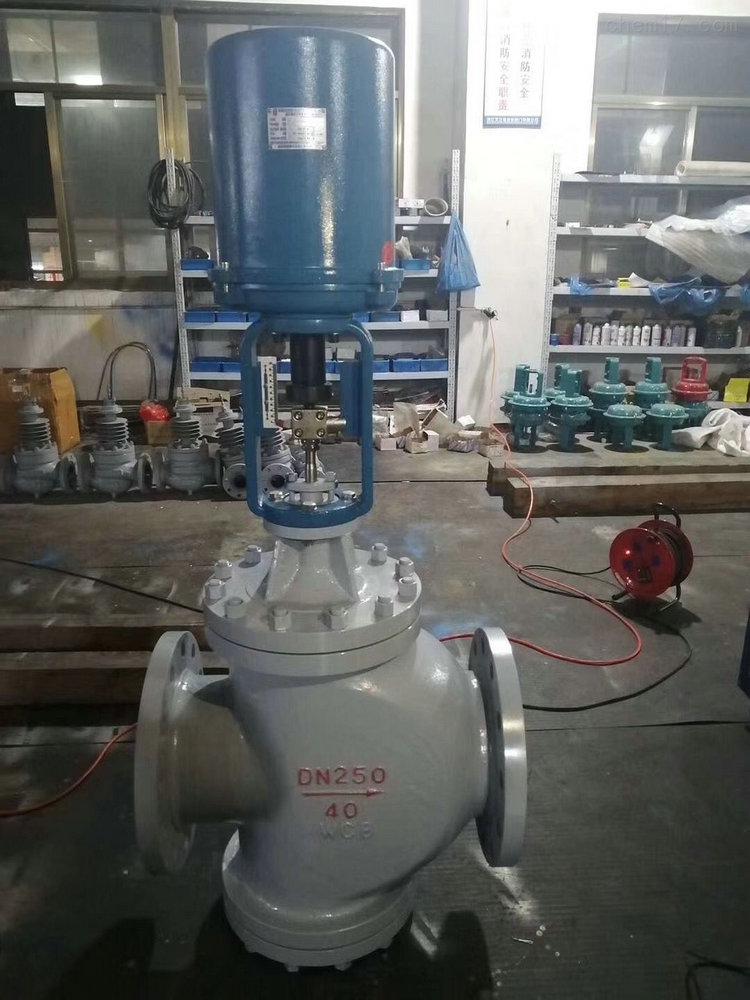

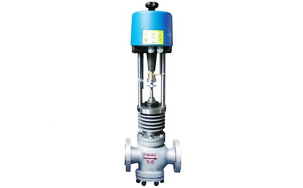

電動雙座調節閥,ZDLN電子式電動雙座調節閥是由3610L系列電子式電動執行機構和低流阻直通單座調節機構組成（單座式）。電動執行機構內有伺服系統，無需另配伺服放大器，有輸入信號入電源即可控制運轉，連線簡單。具有體積小.重量輕、流量大、調節經度等特點。廣泛應用于石油、化工、冶金、輕工等工業過程自動控制中。
電動雙座調節閥,ZDLN電子式電動雙座調節閥主要技術參數
|
調節機構主要技術參數 |
|
公稱直徑mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
閥座直徑 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
額定流量
系數KV |
直線 |
1.8 |
2.8 |
4.4 |
4.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
行程MM |
16 25 40 60 |
|
流量特性 |
直線、等百分比 |
|
公稱壓力Mpa |
0.6、1.6、4.0、6.4 |
|
工作溫度(℃) |
-20～200℃，-40～200，-40～450 |
配電子式
電動執行機構型號 |
361LSA-08 |
361LSA-20 |
361LSB-20 |
361LSB-50 |
361LSB-65 |
|
法蘭尺寸、型式 |
PN6、16按JB78-59光滑式;PN40、6416按JB/79.2-94凹式 |
|
|
|
閥體材質 |
HT200、ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12MO2Ti |
|
|
|
上閥蓋型式 |
普通式（常溫式）；熱片式（中溫型） |
|
可調比 |
50：1 |
|
執行機構主要技術參數 |
|
型號 |
額定輸出力N |
速度mm/s |
電源：AC220V 50HZ±1%
輸入信號：DC4-20MA
DC1-5V
（信號線用屏蔽線）
輸出開度信號：DC-20MA
上蓋防護等級：相當IP55
隔爆標志：Exd II BT4 |
|
361LSA-08 |
800 |
4.2 |
|
361LSA-20 |
2000 |
2.1 |
|
361LSA-30 |
3000 |
3.5 |
|
361LSA-50 |
5000 |
1.7 |
|
361LSA-65 |
6500 |
3.4 |
電動雙座調節閥,ZDLN電子式電動雙座調節閥主要零部件
|
主要零部件材料及適用溫度介質 |
|
材料代號 |
C（WCB） |
P（304） |
R（316） |
|
主要零件 |
閥體、閥蓋 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（316） |
|
閥芯、閥座 |
1Cr18Ni9Ti（304）或司鈦萊合金堆焊 |
1Cr18Ni9Ti（304）或司鈦萊合金堆焊 |
1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊 |
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
填料 |
V型聚（F4）、柔性石墨、不銹鋼波紋管 |
|
墊片 |
增強聚（F4） 、不銹鋼墊片、金屬石墨纏繞墊片 |
|
推桿、襯套 |
2Cr13 |
|
適用工況 |
適用介質 |
水蒸汽油品類氣液體 |
硝酸堿類腐蝕性氣液體 |
醋酸類等腐蝕性氣液體 |
|
常溫型 |
-30～+250 F4：≤200℃ |
-40～+250 F4：≤200℃ |
-40～+250℃ F4：≤200℃ |
|
高溫型 |
-30～+450℃ |
-40～+500℃ |
-40～+500℃ |
|
低溫型 |
|
-40～-60℃、 -60～-100℃ |
電動雙座調節閥,ZDLN電子式電動雙座調節閥性能參數
|
性能指標 |
|
項目 |
指標值（帶定位器） |
|
基本誤差% |
±5.0 |
|
回差% |
2.0 |
|
死區% |
3.0 |
|
始終點偏差% |
±2.5 |
|
額定行程偏差% |
|
±2.5 |
|
泄漏量1/h |
單座式 |
10-4*閥的額定容量 |
|
套筒式 |
10-3*閥的額定容量 |
|
允許壓差 |
|
公稱通徑mm |
|
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
閥座直徑mm |
|
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
允許壓差MPA |
單座式 |
6.4 |
4.5 |
2.5 |
3.2 |
3.2 |
2.15 |
1.4 |
1.37 |
0.94 |
0.6 |
0.52 |
0.35 |
0.2 |
|
套筒式 |
|
6.4 |
3.7 |
2.4 |
2.9 |
1.5 |
0.8 |
3.1 |
3.1 |

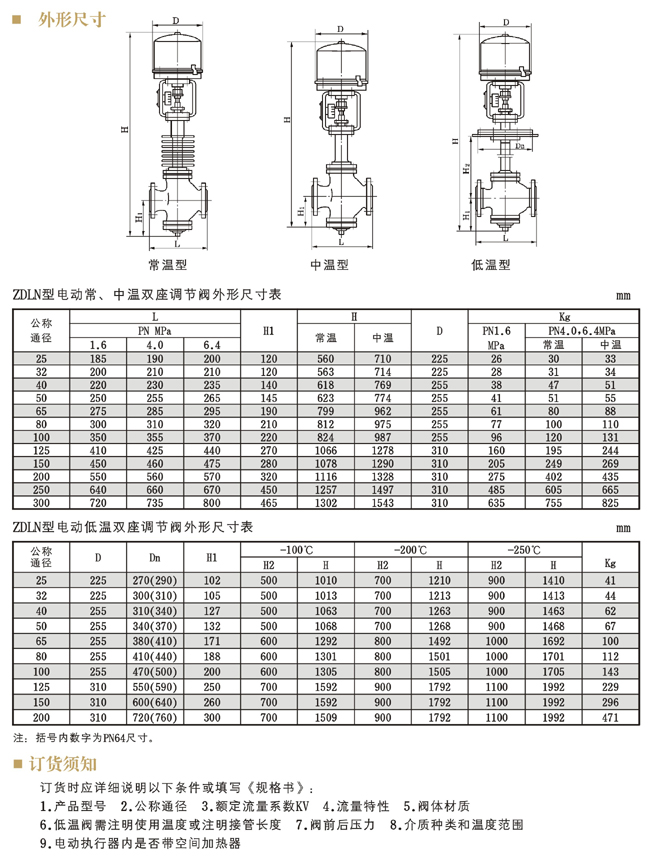

電動雙座調節閥,ZDLN電子式電動雙座調節閥外形尺寸
|
公稱通徑 |
L |
H1 |
H |
|
H2 |
D |
H3 |
|
常溫 |
中溫 |
|
PN6 |
PN16 |
PN40 |
PN64 |
PN6 |
PN16 |
PN40 |
PN64 |
PN6 |
PN16 |
PN40 |
PN64 |
PN40 |
PN64 |
|
20 |
187 |
194 |
194 |
206 |
45 |
52.5 |
52.5 |
62.5 |
539 |
546.5 |
546.5 |
556.5 |
696.5 |
706.5 |
205 |
225 |
100 |
|
25 |
184 |
197 |
197 |
210 |
50 |
57.5 |
57.5 |
67.5 |
556 |
563.5 |
563.5 |
573.5 |
713.5 |
723.5 |
260 |
225 |
130 |
|
40 |
222 |
235 |
235 |
251 |
65 |
72.5 |
72.5 |
82.5 |
713 |
720.5 |
720.5 |
730.5 |
890.5 |
900.5 |
260 |
225 |
158 |
|
50 |
254 |
267 |
267 |
286 |
70 |
80 |
80 |
87.5 |
721 |
731 |
731 |
738.5 |
901 |
908.5 |
260 |
225 |
163 |
|
65 |
276 |
292 |
292 |
311 |
80 |
90 |
90 |
100 |
835 |
845 |
845 |
855 |
1025 |
1035 |
370 |
310 |
194 |
|
80 |
298 |
317 |
337 |
337 |
92.5 |
97.5 |
97.5 |
105 |
859.5 |
864.5 |
864.5 |
872 |
1044.5 |
1052 |
370 |
310 |
203 |
|
100 |
352 |
368 |
368 |
394 |
102.5 |
107.5 |
115 |
125 |
877.5 |
882.5 |
890 |
900 |
1070 |
1080 |
370 |
310 |
212 |
|
150 |
480 |
500 |
500 |
520 |
130 |
140 |
150 |
170 |
1179 |
1189 |
1199 |
1219 |
1427 |
1147 |
370 |
310 |
250 |
|
200 |
620 |
650 |
650 |
650 |
157.5 |
167.5 |
187.5 |
202.5 |
1230.5 |
1240.5 |
1260.5 |
1275.5 |
1260.5 |
1260.5 |
370 |
310 |
