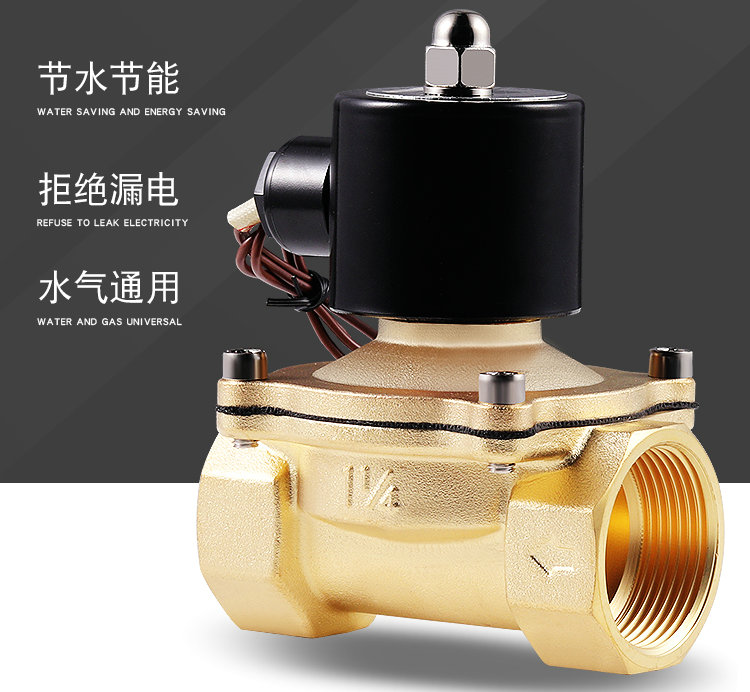

液用電磁閥_(潛水,水下,液體)電磁閥系列,閥體由黃銅、不銹鋼、塑料制成,線圈,采取防水、防爆、防潮方式,應用于景觀噴灌、船舶重工、石油化工、城市給排水、清洗設備、水廠等管道系統中。
適用介質：蒸汽、氣體、水、油
介質溫度：-5 ~180℃
工作型式：膜片式
工作壓力：常閉式：0-10kgf/cm2
活塞式密封，密封材質：（NBR）(PTFE)
線圈保護系數：鐵殼線圈IP54
選裝功能：信號反饋、防爆型
控制方式:常開式;常閉式
DF(ZCS)液用電磁閥外形尺寸
1 | 工作壓力 |
0.8MPa |
2 |
工 作 壓 差 |
0.03～0.8MPa其中φ3、φ5為直動式0～0.6MPa |
3 |
環 境 溫 度 |
-10～+50℃ |
4 |
介 質 溫 度 |
0～75℃ |
5 |
電 壓 |
AC:380V;220V;36V/50Hz DC:12V;24V;110V;220V |
6 | 等 級 |
B級 |
7 |
功 率 |
φ5～φ20 12W φ25～φ100 15W
φ125～φ150 30W |
8 |
線 圈 溫 升 |
≤80℃ |
9 |
電源允許波動 |
-15%～+10% |
10 |
工 作 介 質 |
液體氣體油 <20CST |
11 |
安 裝 方 式 |
介質流向與電磁閥箭頭保持一致,
線圈向上,允許傾斜度小于30° |
12 |
響 應 時 間 |
φ3～φ50≤1秒關≤2秒
φ65～φ150≤3秒關≤5秒 |
DF(ZCS)型液用電磁閥結構規格參數
型號 |
寬 |
高 |
連接方式 |
材質 |
DF-3 |
45 |
70 |
G 1/8" 內螺紋 |
鍛銅 |
DF-5 |
48 |
82 |
G 1/8" 內螺紋 |
DF-10 |
70 |
95 |
G 3/8" 內螺紋 |
DF-15 |
83 |
92 |
G 1/2" 內螺紋 |
DF-20 |
85 |
98 |
G 3/4" 內螺紋 |
DF-25 |
102 |
120 |
G1" 內螺紋 |
DF-15 |
90 |
105 |
G 1/2" 內螺紋 |

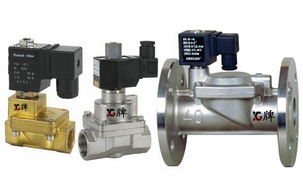

電磁閥有
銅閥體
不銹鋼閥體
訂貨時
口徑后請
注明"B"
表示不銹鋼 |
DF-20 |
100 |
115 |
G 3/4" 內螺紋 |
DF-25 |
120 |
135 |
G 1" 內螺紋 |
DF-32 |
135 |
145 |
G 1 1/4" 內螺紋 |
DF-40 |
145 |
160 |
G 1 1/2" 內螺紋 |
DF-50 |
190 |
180 |
G 2" 內螺紋 |
DF-40F |
155 |
205 |
法蘭4孔φ17.5孔徑φ110孔距 |
電磁閥
鑄鐵閥體 |
DF-50F |
200 |
220 |
法蘭4孔φ17.5孔徑φ125孔距 |
DF-65F |
235 |
260 |
法蘭4孔φ17.5孔徑φ145孔距 |
DF-80F |
270 |
275 |
法蘭4孔φ17.5孔徑φ160孔距 |
DF-100F |
350 |
310 |
法蘭8孔φ17.5孔徑φ180孔距 |
DF-125F |
450 |
405 |
法蘭8孔φ17.5孔徑φ210孔距 |
DF-150F |
450 |
405 |
法蘭8孔φ22孔徑φ240孔距 |
購買電磁閥需要提供以下參數：
材質：
溫度：
電壓：
接口尺寸：
流體介質：
連接方式：可選（法蘭式或螺紋/等）
工作狀態可選：(常開或常閉)
防護性能可選：防水/防爆Exd IICT4（Exd IICT5)
