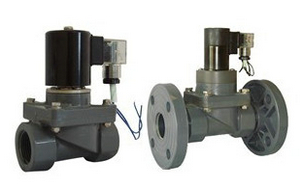

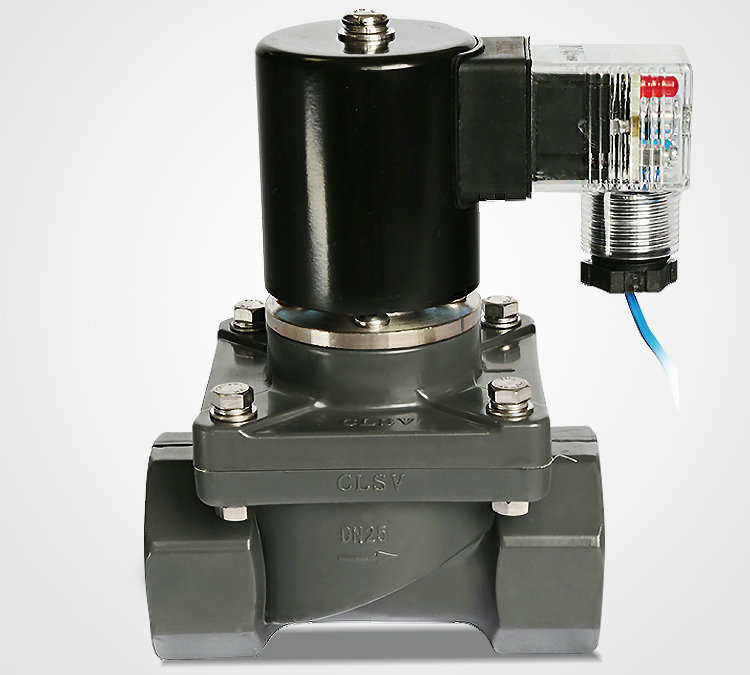

ZCF系列塑料電磁閥_塑料(UPVC,CPVC,ABS)電磁閥適用介質：液體、水、氣體介質溫度：0~50℃動作方式：分步直動式工作壓力：常閉式：0~7kgf/cm2常開式：0~6kgf/c㎡ 閥體材質：(增強尼龍PA,UPVC,CPVC,ABS)膜片式密封，膜片材質：（NBR）線圈保護等ji：塑封線圈IP65
塑料電磁閥_塑料(UPVC,CPVC,ABS)電磁閥適宜飲用水、各類未經處理的污水、雨水、海水及弱酸、鹽堿溶液等。流體與金屬隔絕防腐；無易損膜片耐用；零泄漏安全；大流量；先導孔防顆粒雜質堵塞好用。
| UPVC塑料防腐電磁閥優越性：
|
塑料防腐電磁閥零泄漏；
PVC電磁閥流量孔徑為標準值，滿足相對應的流量要求。
PVC電磁閥對流體中的顆粒物、沉淀物適應性強，應用在污水處理、農林灌溉、海水淡化、海水養殖。 |
|
| UPVC塑料防腐電磁閥結構圖：
|
|
|
|
| UPVC塑料防腐電磁閥外形尺寸表：
|
|
通量孔徑Orifice（mm） |
15 |
20 |
25 |
32 |
40 |
50 | |
CV 傎CV value |
4 |
5.5 |
13 |
17 |
25 |
40 | |
接管口徑ConnectionPort |
1/2″ |
3/4″ |
1″ |
1¼″ |
1½″ |
2″ | |
介 質Fluid medium |
弱酸弱堿(氣體、液體) | |
介質溫度Workingtemperature |
Max.+50℃ | |
使用壓力Working pressure |
0.01～0.6（MPa） | |
耐壓強度compressive strength |
1.5（MPa） | |
密封材質Seal |
EPDM、FKM | |
電 壓Voltage |
AC220V |
15W |
啟動：200W 保持：5W
|
啟動：350W 保持：10W
| |
DC24V |
16W |
28W |
啟動：75W 保持：25W
|
|
|
|
| UPVC塑料防腐電磁閥外形尺寸表：
|
|
連接方式Connection Port |
外型尺寸Overall Dimension(mm) | |
L |
H |
W |
C |
A |
K |
D | |
G1/2 |
70 |
132 |
63.5 |
63.5 |
16 |
92 |
Φ64 | |
法蘭 flange |
108 | |
G3/4 |
80 |
137 |
63.5 |
63.5 |
19 |
92 |
Φ75 | |
法蘭 flange |
125 | |
G1 |
100 |
147 |
74 |
74 |
26 |
92 |
Φ85 | |
法蘭 flange |
152 | |
G1¼ |
120 |
171 |
94 |
94 |
30 |
94 |
Φ100 | |
法蘭 flange |
183 | |
G1½ |
130 |
180 |
94 |
94 |
32.5 |
94 |
Φ110 | |
法蘭 flange |
201 | |
G2 |
155 |
225 |
155 |
155 |
42 |
94 |
Φ125 | |
法蘭 flange |
250 |
|
塑料電磁閥_塑料(UPVC,CPVC,ABS)電磁閥技術參數：
產品型號
| 通徑
| 聯接方式
| 使用壓力(MPa)
| 最大耐壓強度(MPa)
| Cv值
| 電壓范圍
| 電壓
| 密封件
|
ZCF-15P
| 15
| G1/2
| 0.01～0.6MPa
| 1.5MPa
| 4
| ±10%
| AC220V,DC24V，其他電壓可以定制
| EPDM、FKM
|
ZCF-20P
| 20
| G3/4
| 5.5
|
ZCF-25P
| 25
| G1
| 13
|
ZCF-32P
| 32
| G1¼
| 17
|
ZCF-40P
| 40
| G1½
| 25
|
ZCF-50P
| 50
| G2
| 40
|
購買電磁閥需要提供以下參數：
材質：
溫度：
電壓：
接口尺寸：
流體介質：
連接方式：可選（法蘭式或螺紋/等）
工作狀態可選：(常開或常閉)
防護性能可選：防水/防爆Exd IICT4（Exd IICT5)
