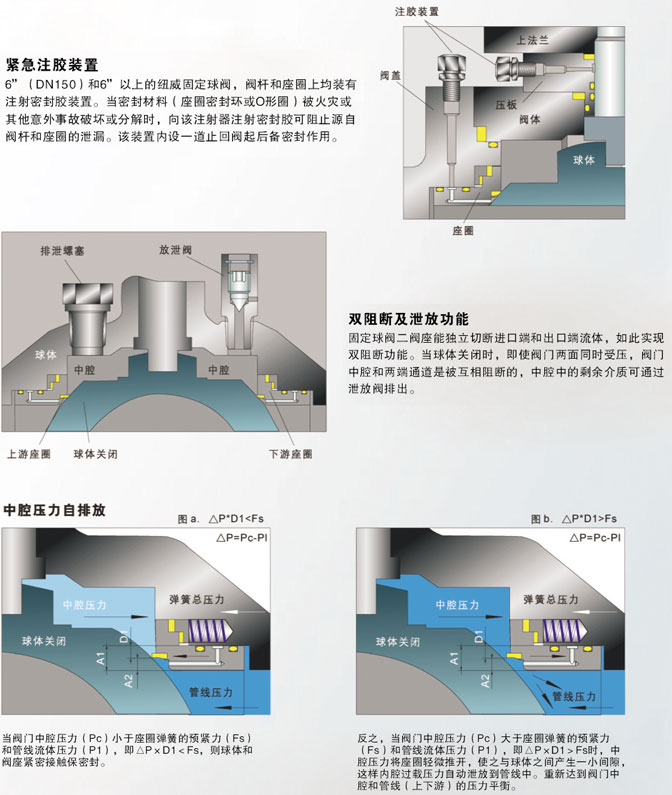

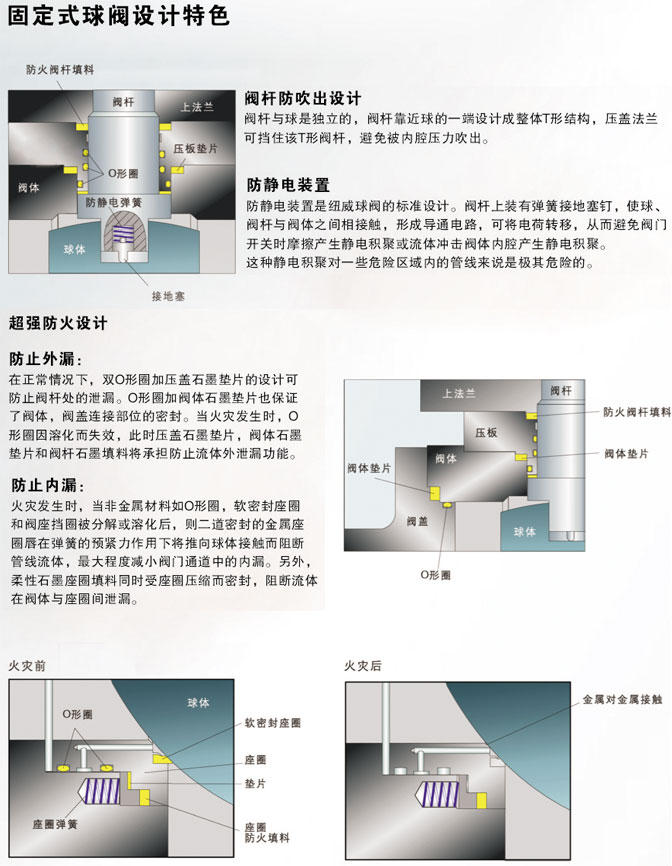

氣動固定式球閥,氣動固定式法蘭球閥：兩片式和三片式固定球閥又稱測裝分體式球閥，將閥體沿與閥門通道軸線相垂直的截面分為不對稱的左右兩半，它在管道上主要用于切斷、分配和改變介質流動方向。它的樞軸結構準確的球體位置。標準閥座采用彈簧結構，將閥蓋推向球體，好的低壓密封性能。該球閥閥前、閥后閥座都能密封， 即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放。樞軸采用防爆出保護結構，低摩擦系數的軸承等。可靠性高，用途廣泛，價格合理等。
氣動固定式球閥適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
1、齒輪式雙活塞，輸出力矩，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
氣動固定式球閥附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構

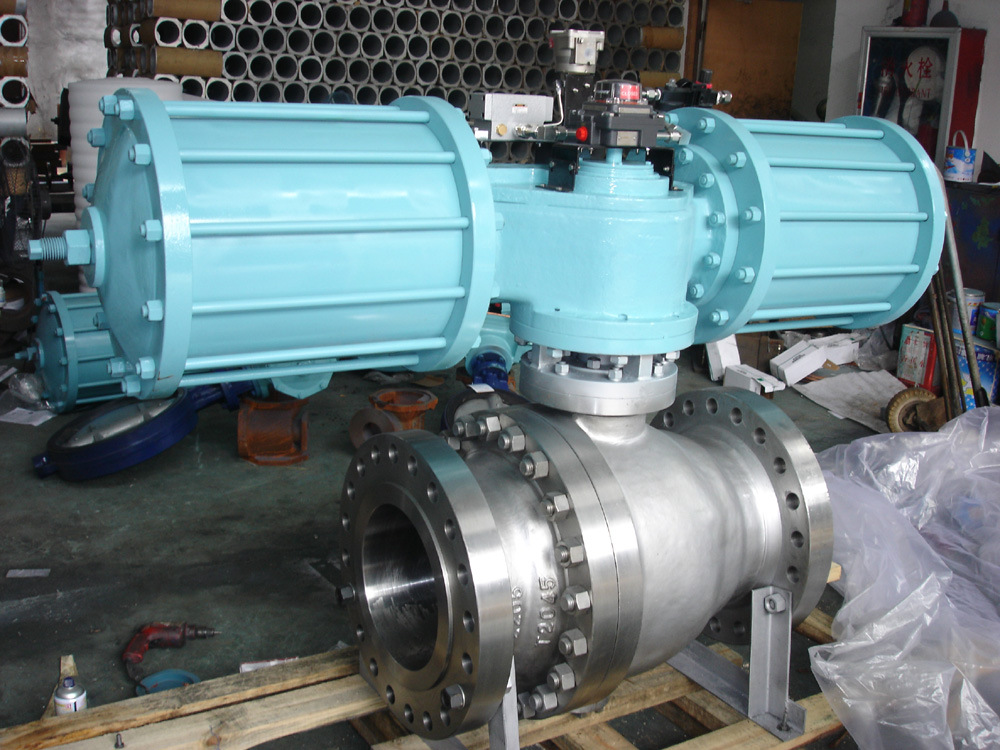

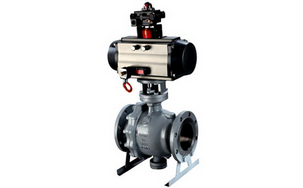

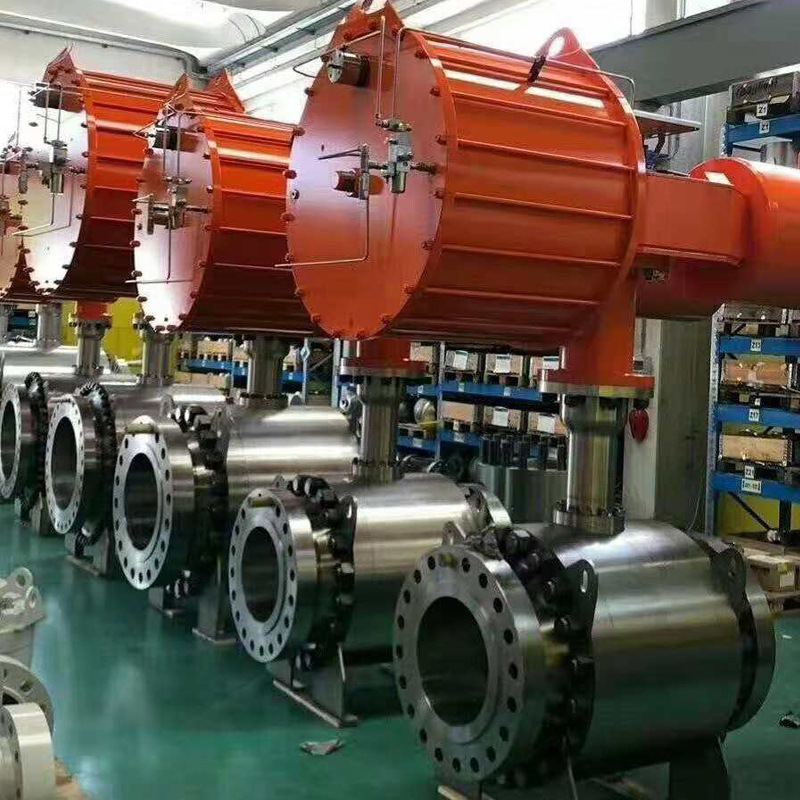

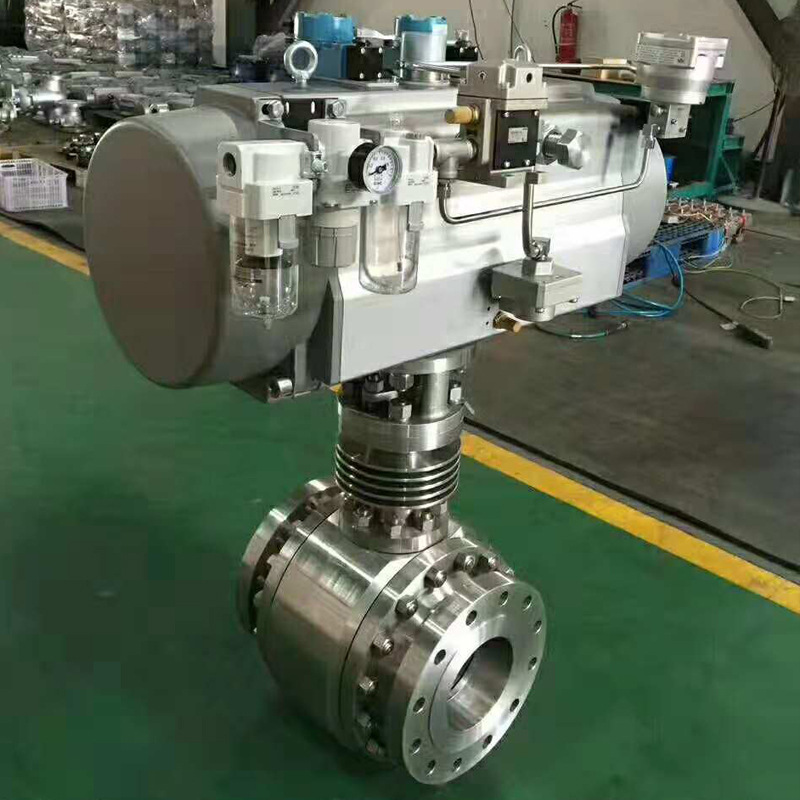

氣動固定式球閥實物圖
主要性能規范：
型 號 |
試驗壓力ps(MPa) |
工作溫度(℃) |
適用介質 |
殼 體 |
密封(液) |
密封(氣) |
Q647F-10 |
1.5PN |
1.1PN |
0.6 MPa |
-29-200(加玻纖增強聚四氟乙烯)、-29-300(對位聚苯) |
水、蒸汽、油品等 |
Q647F-16 |
硝酸等腐蝕性介質 |
強氧化性介質 |
Q647F-25 |
Q647F-64 |
醋酸等腐蝕性介質 |
Q647F-160 |
尿素等腐蝕性介質 |
主要零部件材質：
閥 體 |
球體、閥桿 |
閥 座 |
WCB |
2Cr13 |
加玻纖聚四氟乙烯、對位聚苯 |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
CF8 |
0Cr19Ni9-(304) |
CF3 |
00Cr19Ni11-(304L) |
ZG1Cr18Ni-12Mo2Ti |
1Cr18Ni12-Mo2Ti |
CF8M |
0Cr17Ni12-Mo2(316) |
CF3M |
00Cr17Ni14-Mo2(316l) |

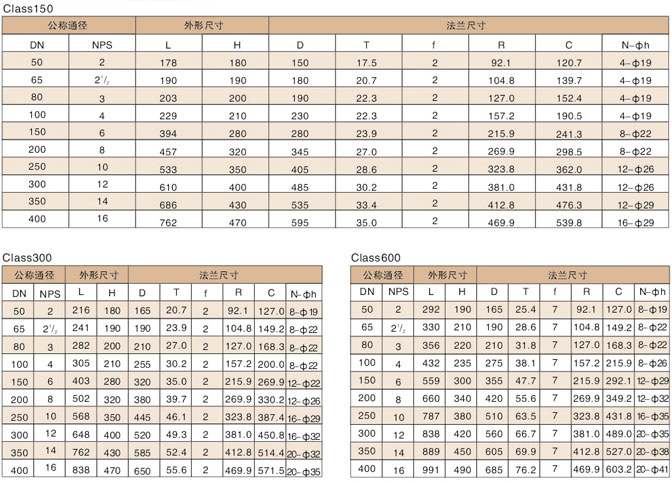

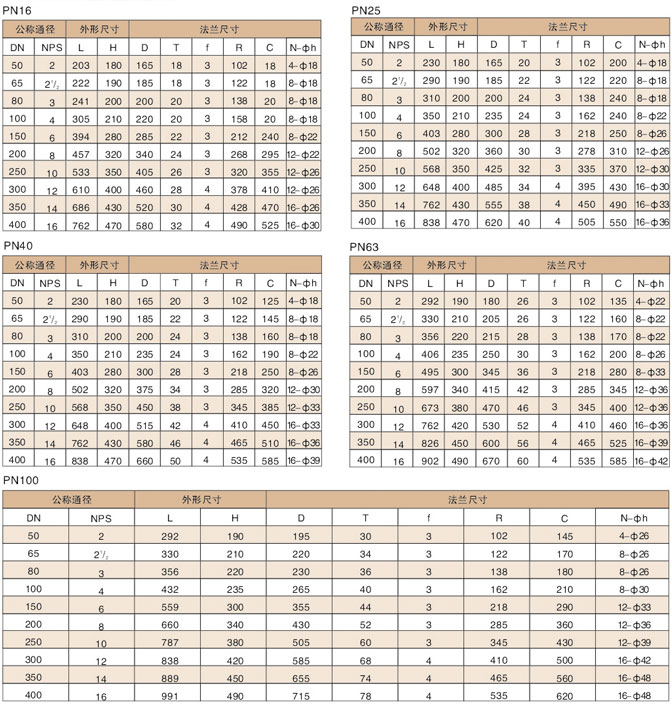

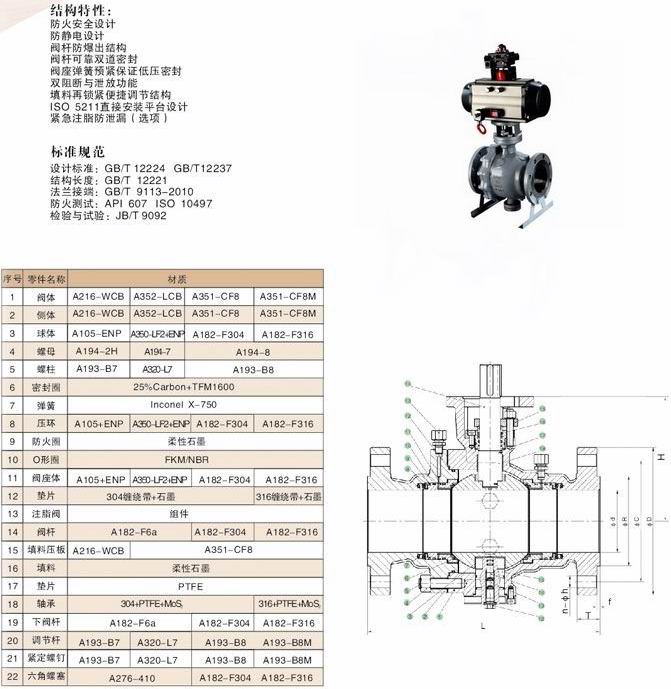

氣動固定式球閥,氣動耐磨球閥尺寸圖:
