Q41F-16鑄鐵球閥,法蘭鑄鐵球閥為灰鑄鐵材質軟密封球閥，鑄鐵球閥應用于工作溫度≤150℃的水、蒸汽等非腐蝕性介質的管路上，作啟閉用；其為啟閉迅速。常溫水介質管道應用較普遍的一款閥門產品。
如果要求管道壓力在1.6Mpa以上，管道溫度在150℃以上的，介質為水、汽、油品的工況下，請選擇鑄鋼材質的球閥產品型號為Q41F-16C以上或Q41H系列

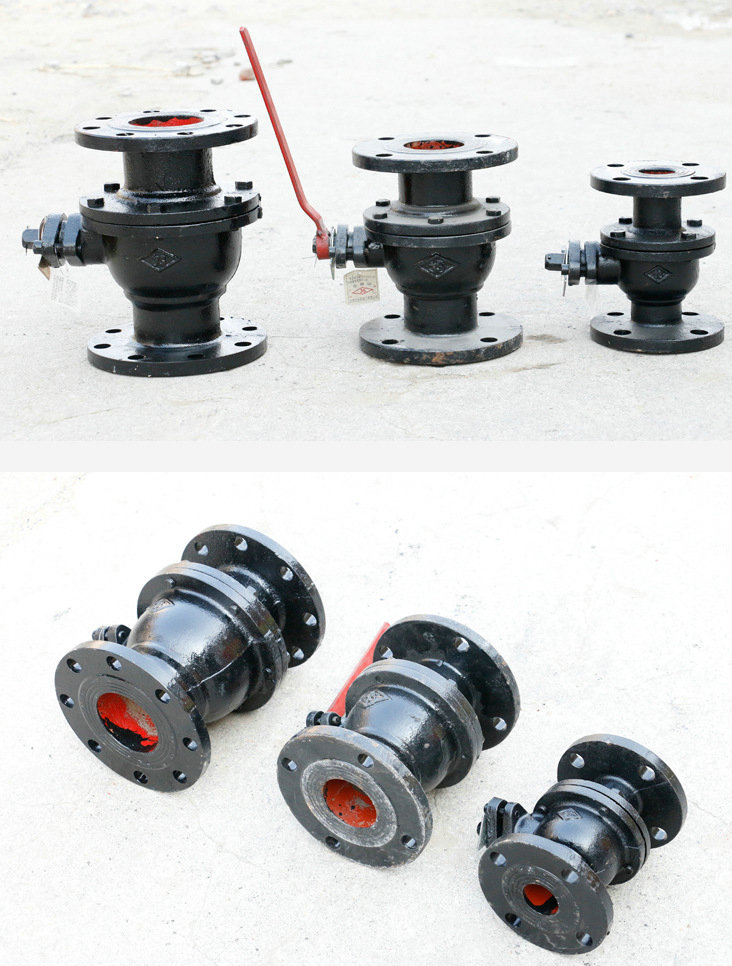

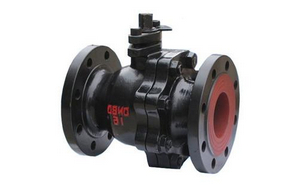

鑄鐵球閥,法蘭鑄鐵球閥實物圖
主要性能規范 Capability Criterion
|
設計與制造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
|
GB122237 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
壓力試驗 Pressure Test
|
公稱壓力NominalPressure |
1.6 |
強度試驗
Shell Test |
2.4 |
水密封試驗
Water Seal Test |
1.8 |
氣密封試驗
Air Seal Test |
0.4-0.7 |
主要零件材料 Materials Of main Parts
閥體
Body |
HT200 |
Q235 |
球體閥桿
Ball Stem |
304 |
1Cr18Ni9Ti |
閥座
Seat |
聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL |
墊片
Shim |
聚四氟乙烯PTFE 不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket |
閥桿座
Stem Seat |
聚四氟乙烯PTFE 不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite |
填料
Packing |
聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite |
溫度
Temperature |
-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纖增強聚四氟乙烯 PTFE+GLASS) |
介質
Medium |
水、蒸汽、油品Water steamOil goods |
主要外型尺寸 Main outer Size
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
Q41F-16 |
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
78 |
140 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
84 |
160 |
|
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
95 |
180 |
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
150 |
250 |
|
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
150 |
300 |
|
50 |
200 |
160 |
125 |
100 |
18 |
4-18 |
170 |
350 |
|
65 |
220 |
180 |
145 |
120 |
20 |
4-18 |
195 |
350 |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
215 |
400 |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
250 |
500 |
|
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
265 |
600 |
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
270 |
800 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
330 |
1200 |
