高壓美標球閥,高溫美標球閥適用于150LB-2500LB(PN420)以下壓力，工作溫度-46℃-180℃（密封圈為RPTFE. PIOLON. PEEK等）或-46℃-600℃（密封面為硬密封）的各種管道上，用于切斷或接通管路中的介質�？筛鶕脩舻膶嶋H工況和要求進行設計。選用不同的材料，可適用于水，蒸汽、油品、酸類等介質。
產品說明
超高壓球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統。由于長輸管線用閥的有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，使用的可靠性等；密封，結構設計。適用于Class 150～2500Lb，工作溫度80～550℃的長輸管線和一般工業管線，其安全、耐惡劣環境性等的設計均已進行考慮，適用于水、油品、蒸汽、氣體、天然氣等介質。
產品特點
1.本產品部件均為鍛件
2.采用下裝式閥桿,設備倒密封結構
3.采用鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏
4.密封面采用尼龍 1010，它的磨擦系數通常為巴氏合金的1/3，因此它是一種自然滑性材料。但抗彎曲度和沖擊度及延性，與金屬不相上下。
5.密封面采用STL合金，可耐磨耐高溫。
6防靜電、防火設計。
計標標準（國標）
設計和制造標準按照: GB12237—1989通用閥門 法蘭和對焊連接鋼制球閥
結構長度按照: GB12221；
連接端尺寸按照：JB/T79,GB9113,HG20592；
檢驗和測試按照: JB/T 9092、GB/T13927-1992 通用閥門 壓力試驗
【高壓美標球閥,高溫美標球閥產品特點】
1、高壓鍛造球閥采用三片式結構；
2、閥體、閥蓋采用模鍛工藝，結構合理，外形美觀；
3、閥座密封結構密封可靠，啟閉力矩輕；
4、閥桿采用下裝式結構，可防止閥桿吹出。閥桿具有防靜電結構；
5、可設置90°開關限位機構，并根據用戶需要，可加裝帶鎖裝置，防止誤操作；
6、閥門頂部設有IS05211標準的連接尺寸，拿開手柄，可接氣動或電動裝置。
【高壓美標球閥,高溫美標球閥執行標準】
設計規范： API 6D API 608 BS 5351 GB/T 12237
結構長度： ASME B16.10 GB/T 12221
法蘭連接： SME B16.5 GB/T 9113
承插焊連接：ASME B16.11
螺紋連接： ASME B1.20.1
試驗與檢驗：GB/T 13927 API598 API6D

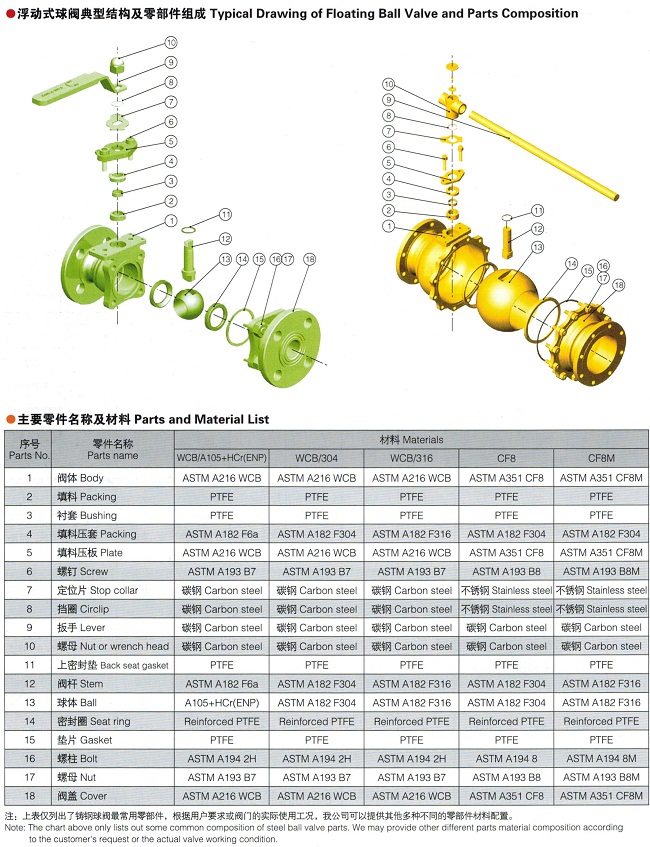

主要零件材料
|
零件名稱 |
材料 |
|
GB |
ASTM |
|
彈簧 |
60SizMnl |
AISI9260 |
|
閥座 |
25 |
A105 |
|
密封圈 |
PTFE |
PTFE |
|
O型圈 |
NBR |
NBR |
|
螺釘 |
35CrMo |
A193-B7 |
|
墊片 |
PTFE柔性石墨 |
|
下閥桿 |
2Cr13 |
A276-410 |
|
墊片 |
PTFE柔性石墨 |
|
底蓋 |
25 |
A105 |
|
閥體、端 |
25 |
A105 |
|
墊片 |
PTFE柔性石墨 |
|
O型圈 |
NBR |
NBR |
|
球體 |
A105+HCr |
|
滑動軸承 |
|
PTFE |
|
閥桿 |
2Cr13 |
A276-410 |
|
注脂閥 |
組件 |
|
墊片 |
PTFE+不銹鋼 |
PTFE+304 |
|
填料箱 |
25 |
A105 |
|
壓蓋 |
25 |
A105 |
|
O型圈 |
NBR |
NBR |
|
支架 |
Q235A |
碳鋼 |
|
鍵 |
45 |
AISI C 1045 |
|
連接套 |
45 |
AISI C 1045 |
|
驅動裝置 |
組件(電動或氣動裝置) |
主要性能規范
|
型號 |
Q41N/Y-160 |
Q41N/Y-320 |
Q61N/Y-160 |
Q61N/Y-320 |
|
公稱壓力 PN（MPa） |
16.0 |
32.0 |
16.0 |
32.0 |
試驗壓力
（Mpa） |
殼體 |
24.0 |
48.0 |
24.0 |
48.0 |
|
密封（液） |
17.6 |
35.2 |
17.6 |
35.2 |
|
密封（氣） |
0.6 |
|
適用溫度 |
-40～350 |
|
適用介質 |
水、油品、氦、氫、氨等 |

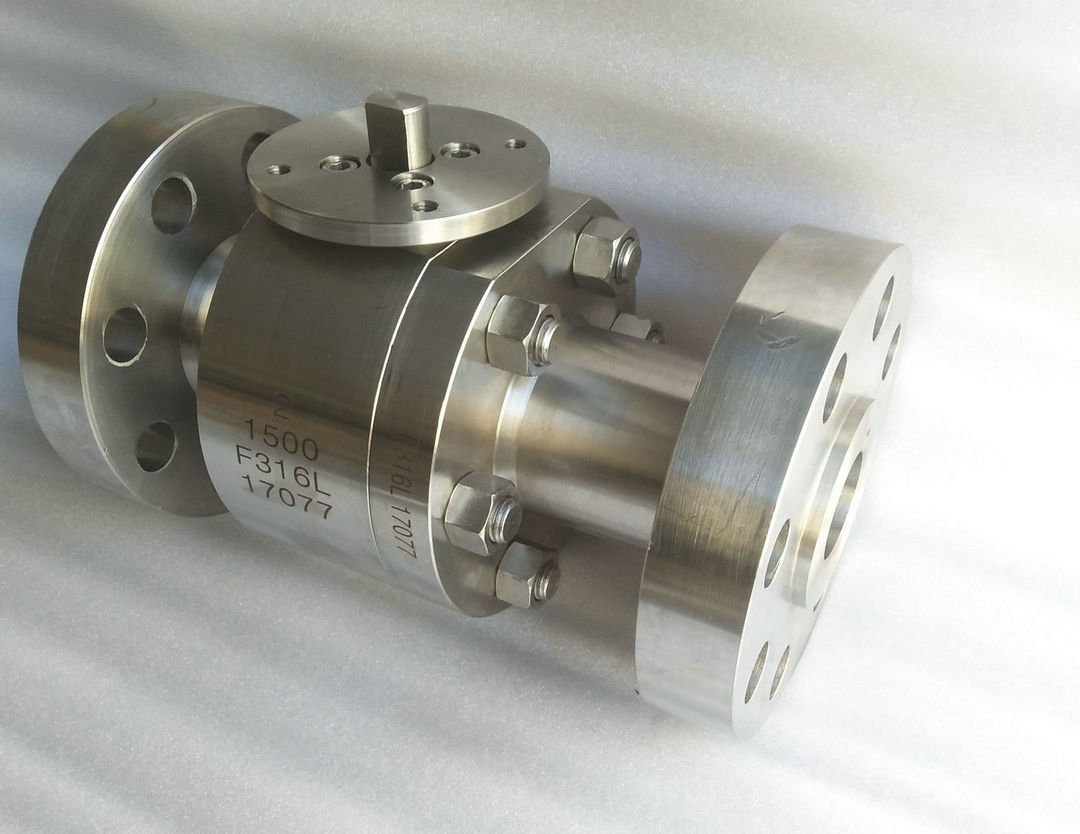

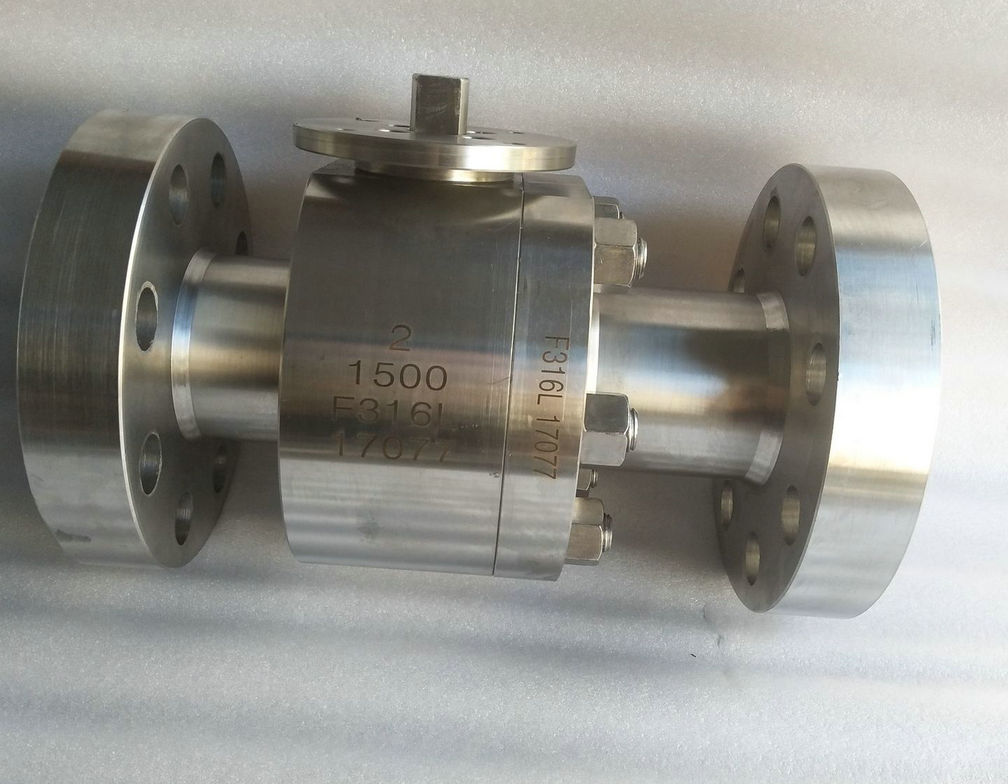

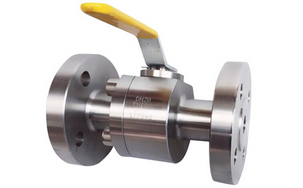

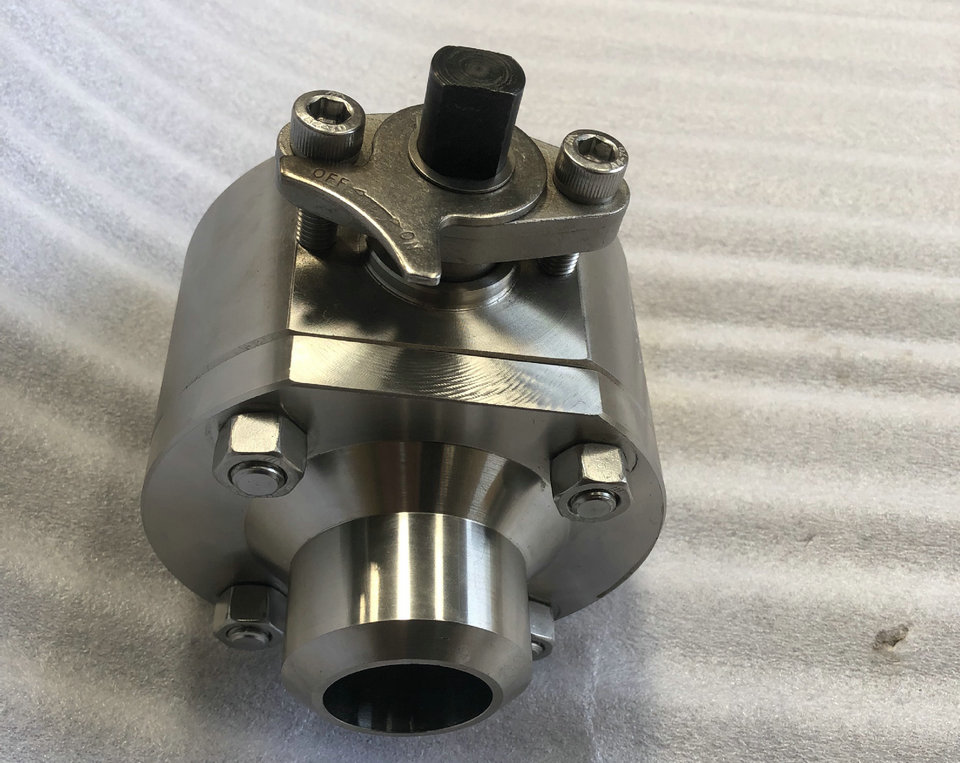

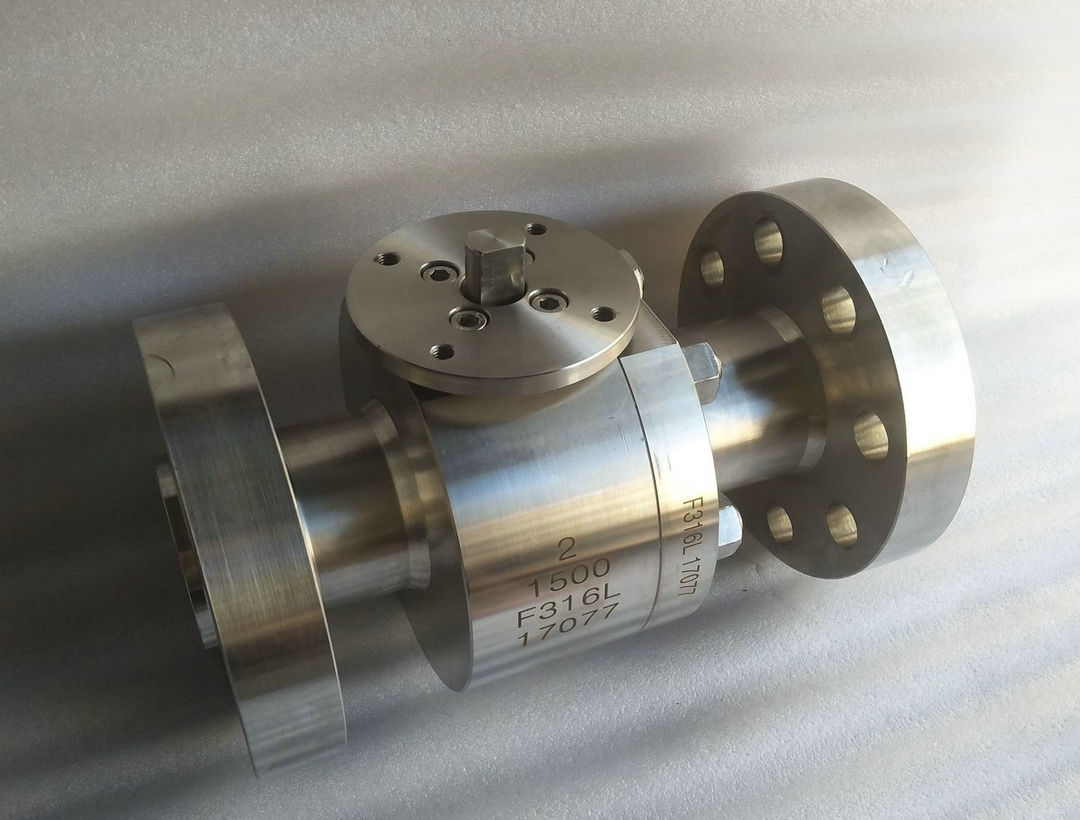

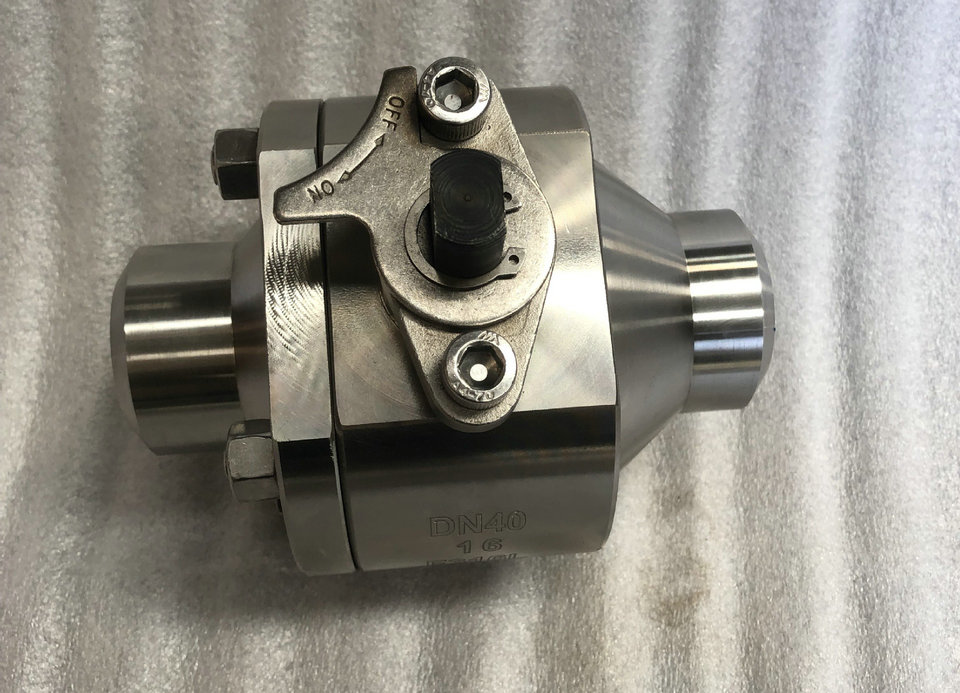

高壓美標球閥實物圖

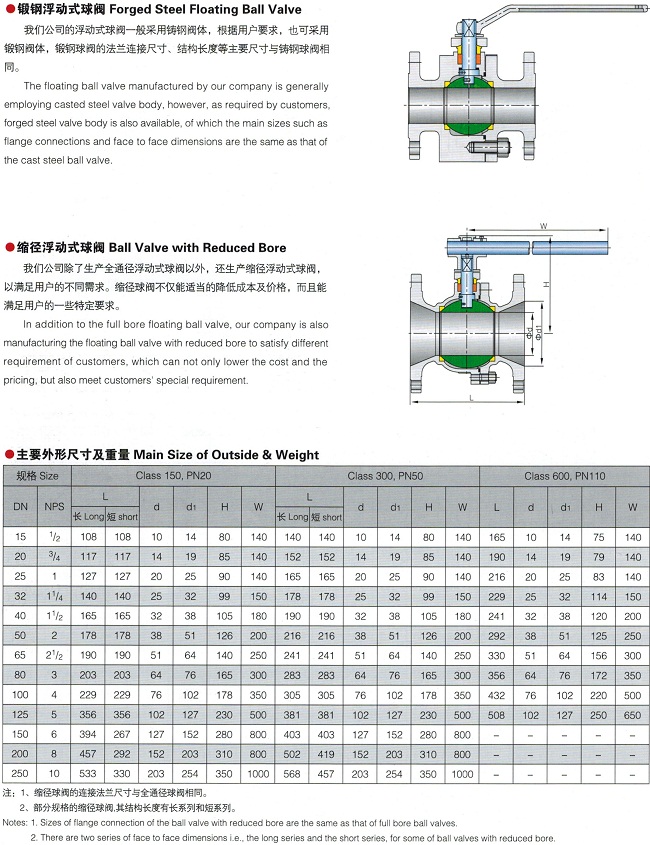

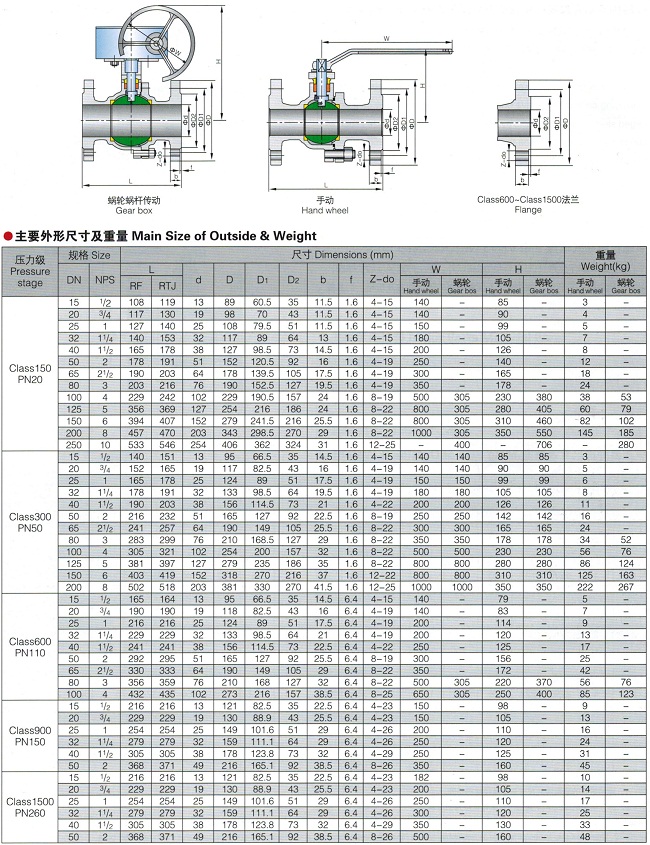

美標球閥,API美標球閥參數尺寸圖:
