美標固定球閥,API美標固定球閥,系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構在高壓下準確的球體中心位置，保證了閥門好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防爆出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能等。具有性能好，可靠性高，用途廣泛，價格合理等。
美標固定球閥,API美標固定球閥適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

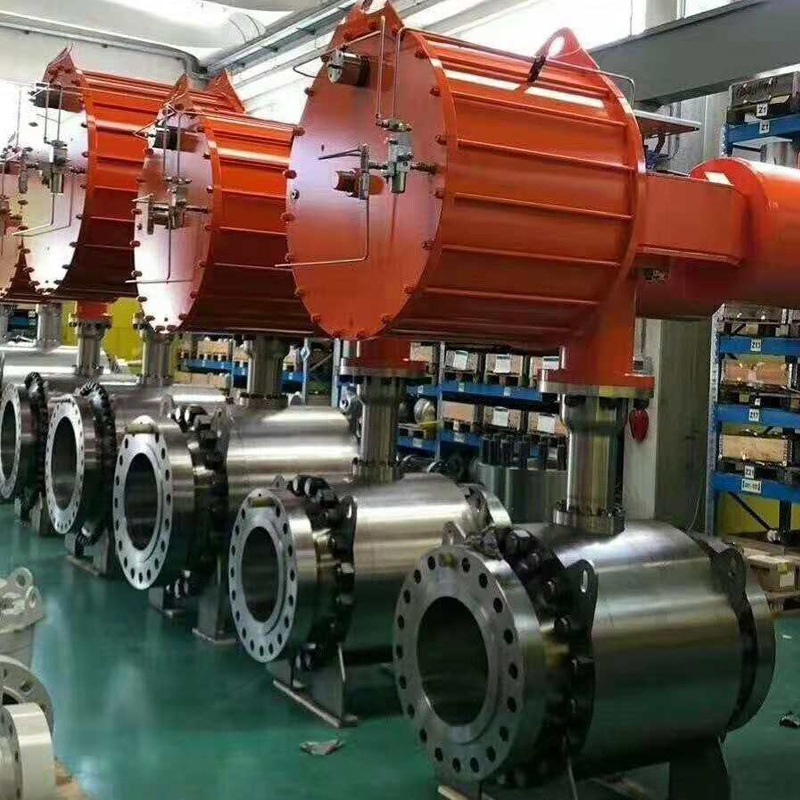

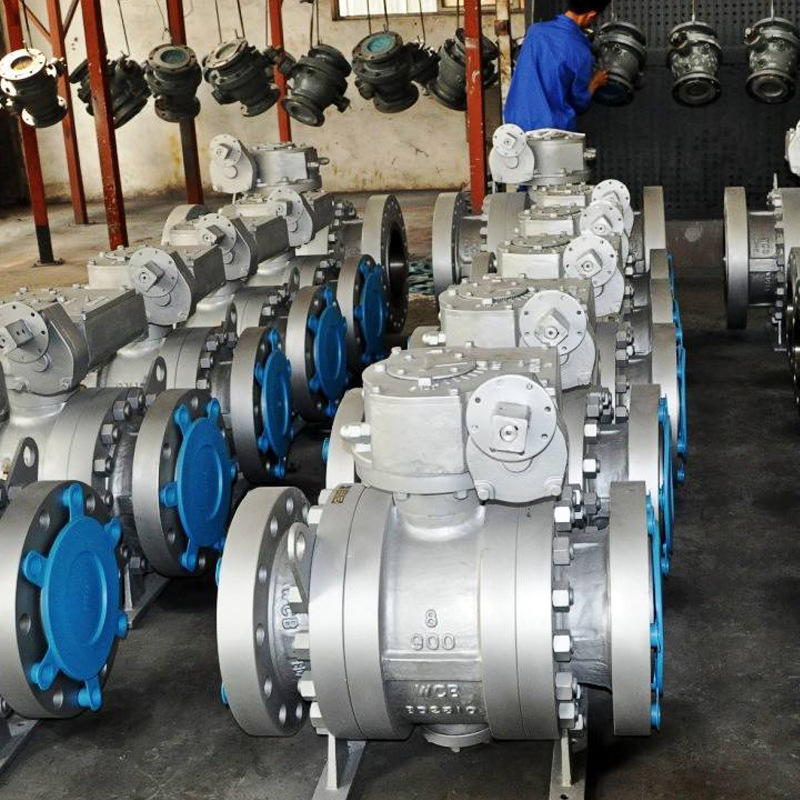

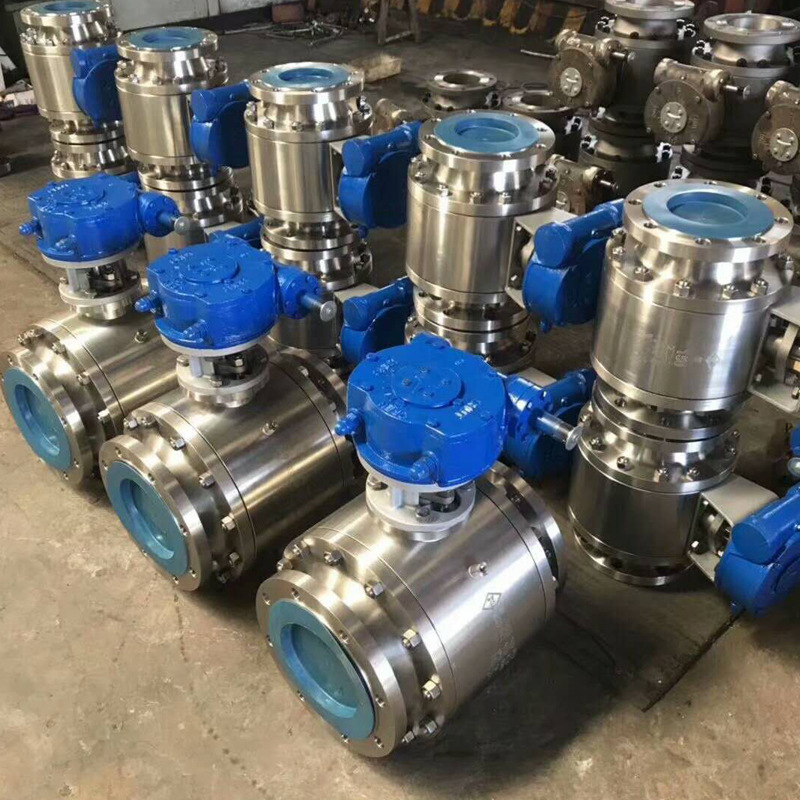

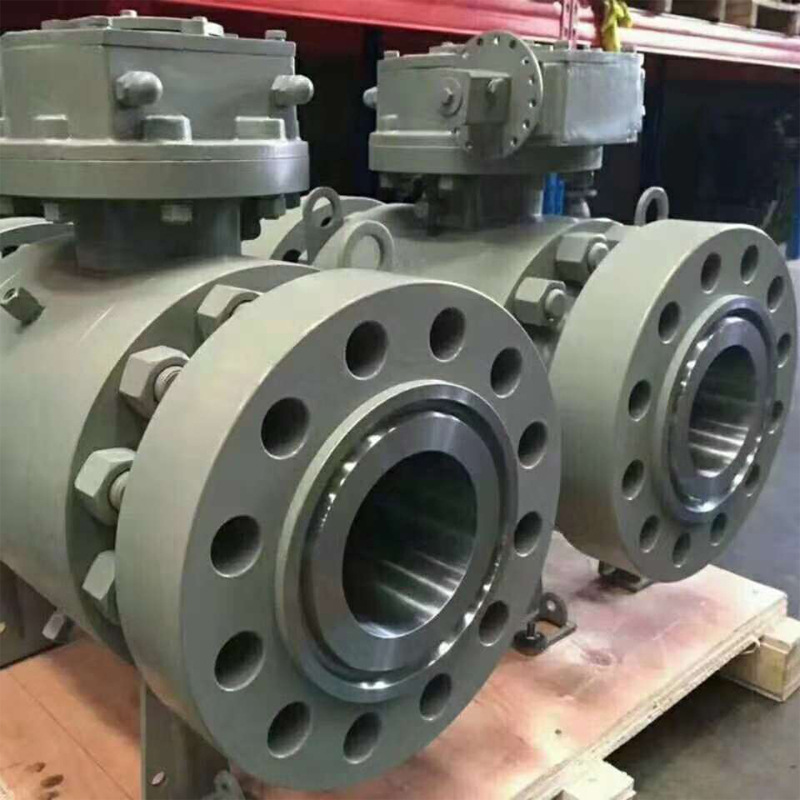

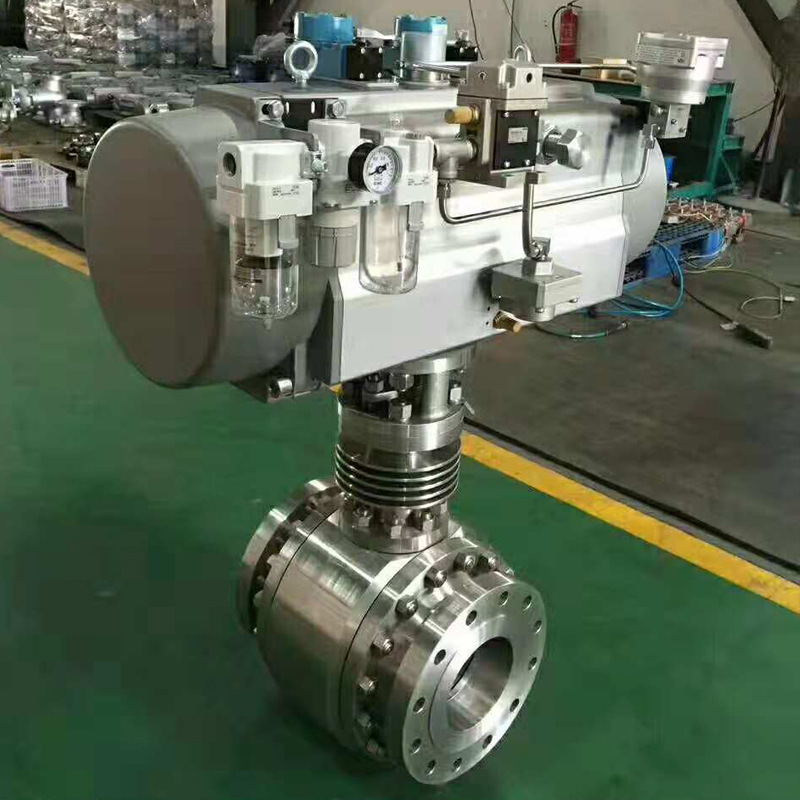

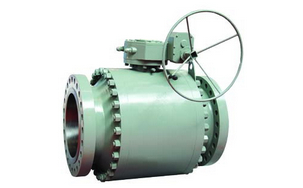

美標固定球閥實物圖

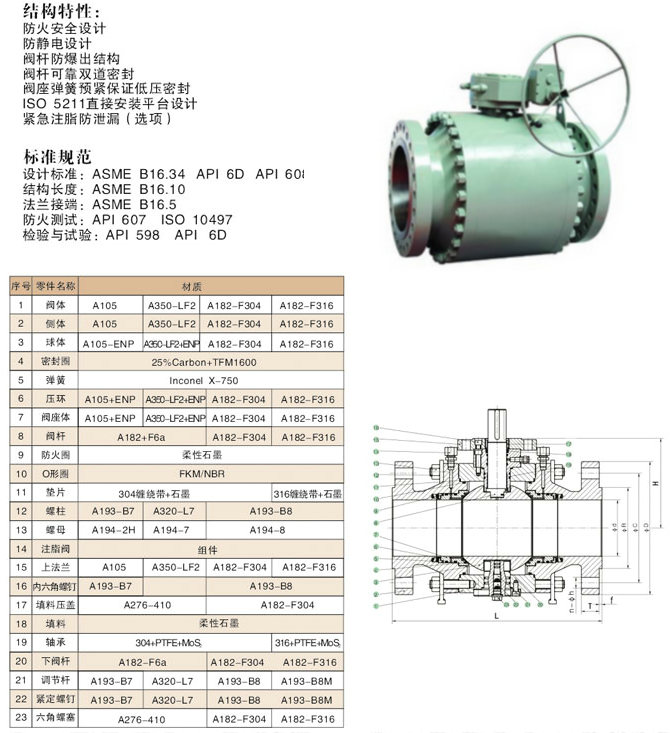

主要零件及材質
|
序號 |
零件
名稱 |
普通碳
鋼系列 |
不銹鋼系列 |
低溫鋼系列 |
抗硫系列 |
|
GB標準 |
NACE標準 |
|
1 |
閥 蓋 |
A216 WCB |
A351 CF8、CF8M、CF3、CF3M |
A352 LCB、
LCC+ENP |
A216 WCB |
A351 CF8M |
|
2 |
螺 母 |
A194 2H |
A194 8 、8M |
A194 4 |
A194 2HM |
A194 2HM |
|
3 |
螺 柱 |
A193 B7 |
A193 B8、B8M |
A320 L7 |
A193 B7M |
A193 B7M |
|
4 |
墊 片 |
柔性石墨+不銹鋼 |
|
5 |
O形圈 |
氟橡膠 |
|
6 |
彈 簧 |
INCONEL X-750 |
|
7 |
O形圈 |
氟橡膠 |
|
8 |
O形圈 |
氟橡膠 |
|
9 |
擋 圈 |
PTFE |
|
10 |
防火圈 |
石墨盤根 |
|
11 |
閥座支撐圈 |
A105+
HCr/ENP |
A182 F304、F316、F304L、F316L |
F182 F6a |
A105+
HCr/ENP |
A182、F316+ENP |
|
12 |
閥 座 |
PTFE、RPTFE、高分子聚合物NYLON、MOLON或PEEK |
|
13 |
止推墊片 |
PTFE、或PTFE+柔性石墨 |
|
14 |
鍵 |
GB/T699 45、ASTM 1045 |
|
15 |
閥桿 |
A182 F6a |
A182 F304、F316、F304L、F316L |
A182 F6a |
A182 F304 |
A182 F316+ENP |
|
16 |
防靜電裝置 |
不銹鋼組合件 |
|
17 |
軸 套 |
304+PTFE |
|
18 |
球 體 |
A105+
HCr/ENP |
A182 F304、F316、F304L、F316L |
A352 LCB、
LCC+ENP |
A105+
HCr/ENP |
A351 CF8M+ENP |
|
19 |
墊 片 |
PTFE |
|
20 |
軸 套 |
304+PTFE |
|
21 |
螺 母 |
A194 2H |
A194 8 、8M |
A194 4 |
A194 2HM |
A194 2HM |
|
22 |
螺 柱 |
A193 B7 |
A193 B8、B8M |
A320 L7 |
A193 B7M |
A193 B7M |
|
23 |
底 蓋 |
A105+
HCr/ENP |
A182 F304、F316、F304L、F316L |
A182 F6a |
A105+ENP/A182 F3164+ENP |
|
24 |
墊 片 |
柔性石墨+不銹鋼 |
|
25 |
閥 體 |
A216 WCB |
A351 CF8、CF8M、CF3、CF3M |
A352 LCB、
LCC+ENP |
A216 WCB |
A351 CF8M |
|
26 |
墊 片 |
柔性石墨+不銹鋼 |
|
27 |
O形圈 |
氟橡膠 |
|
28 |
上 蓋 |
A105+
HCr/ENP |
A182 F304、F316、F304L、F316L |
A182 F6a |
A105+ENP/A182 F3164+ENP |
|
29 |
螺 釘 |
A193 B7 |
A193 B8、B8M |
A320 L7 |
A193 B7M |
A193 B7M |
|
30 |
O形圈 |
氟橡膠 |
|
31 |
O形圈 |
氟橡膠 |
|
32 |
填 料 |
柔性石墨/石墨盤根 |
|
33 |
螺 母 |
A194 2H |
A194 8 、8M |
A194 4 |
A194 2HM |
A194 2HM |
|
34 |
螺 柱 |
A193 B7 |
A193 B8、B8M |
A320 L7 |
A193 B7M |
A193 B7M |
|
35 |
聯接盤 |
A105+
HCr/ENP |
A182 F304、F316、F304L、F316L |
A182 F6a |
A105+ENP/A182 F3164+ENP |
|
36 |
定位銷 |
不銹鋼 |
|
37 |
螺 釘 |
A193 B7 |
A193 B8、B8M |
A320 L7 |
A193 B7M |
A193 B7M |
|
38 |
蝸輪箱 |
組合件 |
|
39 |
注脂閥 |
同殼體材料 |
|
40 |
排污閥 |
同殼體材料 |
|
41 |
注脂閥 |
同殼體材料 |
|
|
|
|
|
|
|
|
|
|
技術規范
|
設計依據 |
國標系列 |
美標系列 |
|
設計標準 |
GB/T12237 |
AP16D |
ANSI B16.34 |
|
法蘭連接結構長度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
|
結構長度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
|
連接法蘭 |
GB/T9113
JB/T79 HG20592 |
ANSI B16.5、B16.47 |
|
對焊端 |
GB/T12224 |
ANSI B16.25 |
|
試驗和檢驗 |
GB/T9092 |
AP16D |
AP1598 |

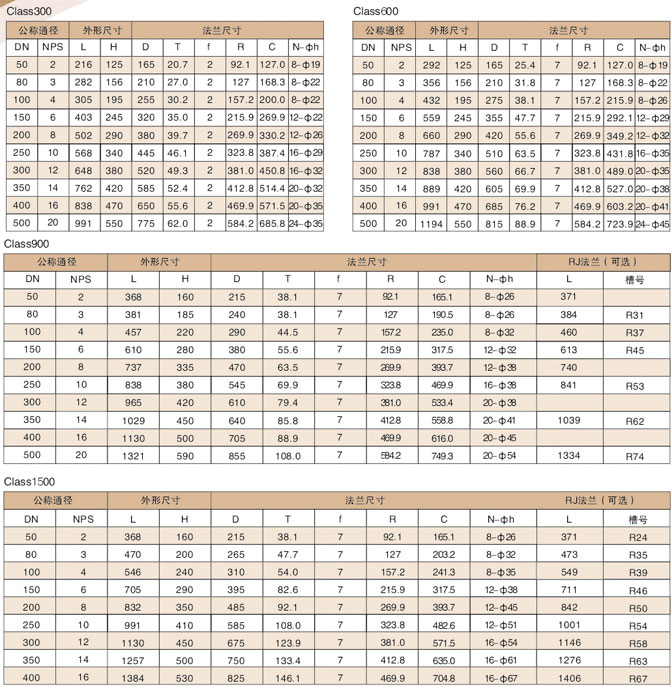

美標固定球閥,API美標固定球閥參數尺寸圖:
